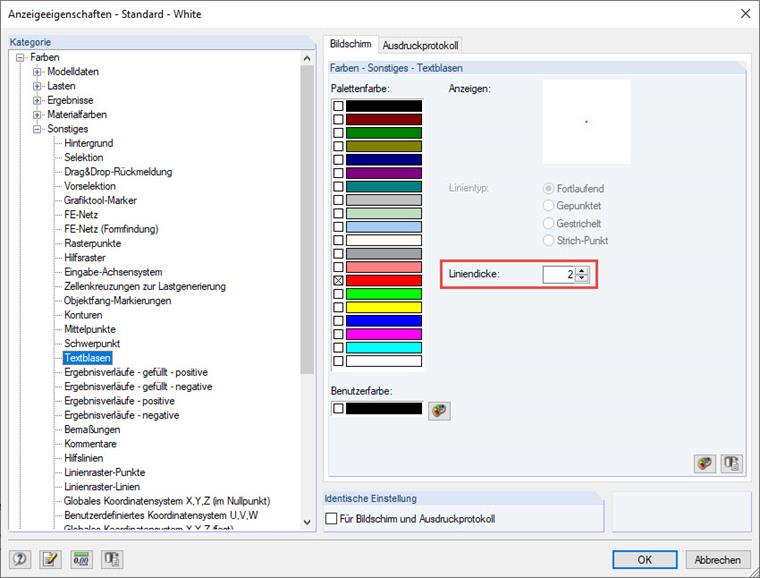

Pour ce faire, accédez aux propriétés d’affichage (à l’aide du menu contextuel, ouvert par un clic droit dans la fenêtre de travail de RFEM) et sélectionnez « Couleurs » → « Autres » → « Bulles de texte ». Dans les paramètres des bulles de texte, vous trouverez « Épaisseur de ligne ». Elle est prédéfinie sur « 3 » par défaut. Si vous souhaitez afficher les points de grille rouges plus petits, définissez « 1 » ou « 2 ».
Question

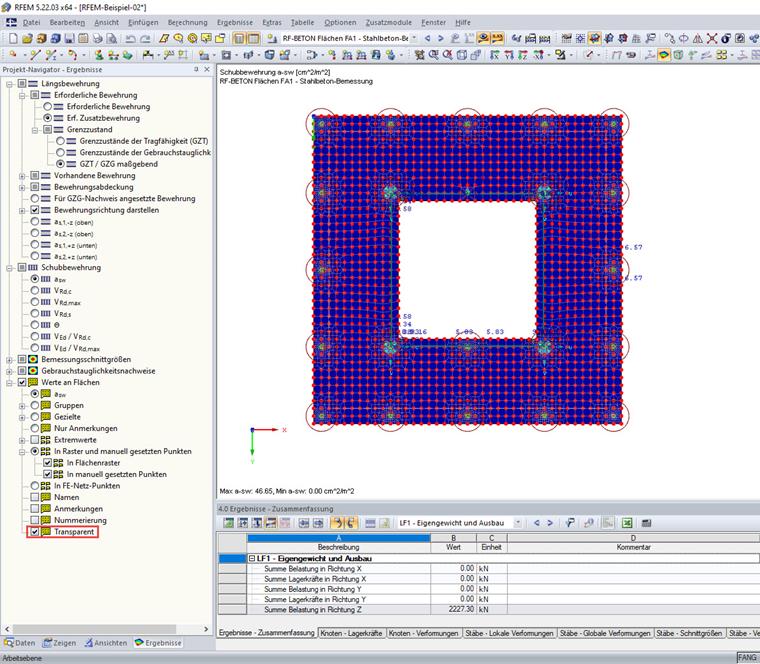

Je souhaite afficher les résultats de RF-CONCRETE Surfaces de manière transparente sur les points de grille, et j’obtiens de très gros points rouges aux points de grille. Comment ajuster la taille ?
