W programie RFEM obciążenia na powierzchniach można dowolnie definiować. Nie jest jednak możliwe zdefiniowanie obciążenia zmiennego np. na powierzchniach kołowych. Wciąż jednak można tworzyć obciążenia tego typu poprzez zastosowanie wolnego obciążenia kołowego.
Model wykorzystany w

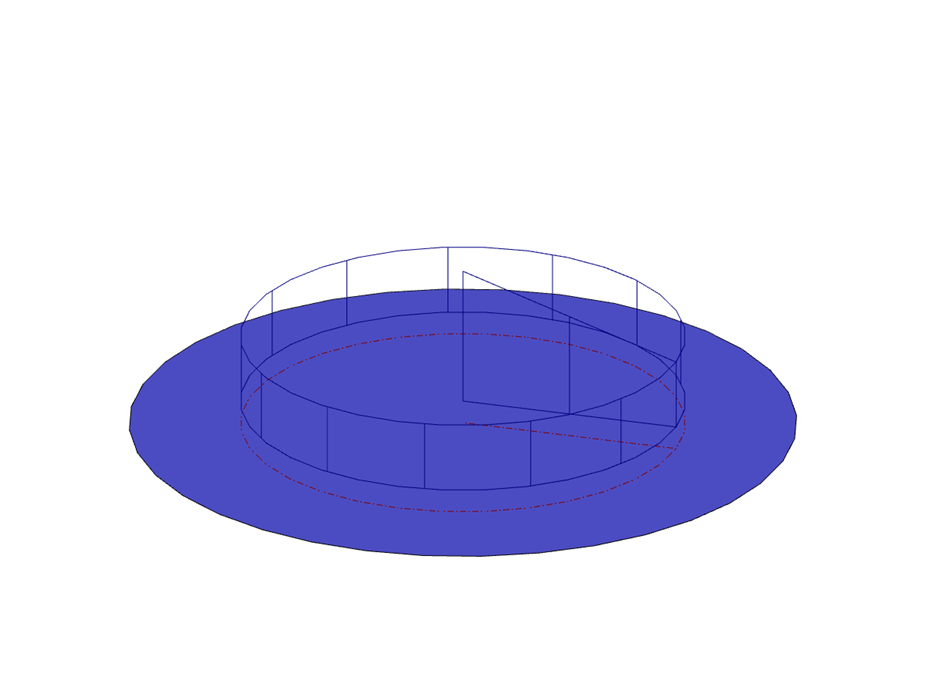

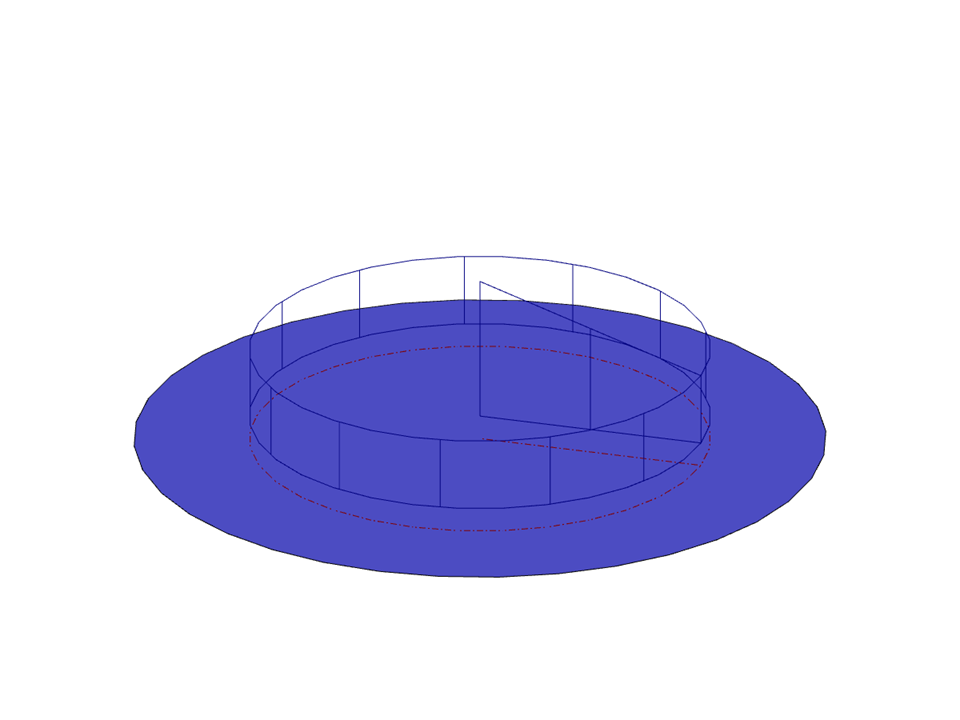

Powierzchnia kołowa ze swobodnym obciążeniem kołowym
| Liczba węzłów | 3 |
| Liczba linii | 1 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 39,660 t |
| Wymiary (metryczne) | 6,000 x 6,000 x 0,000 m |
| Wymiary (imperialne) | 19.69 x 19.69 x 0 feet |
| Wersja programu | 5.25.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
