En RFEM, las cargas se pueden definir libremente en las superficies. Sin embargo, es imposible definir una carga variable en, por ejemplo, superficies circulares. Sin embargo, aún puede crear este tipo de carga utilizando una carga circular libre.
Modelo utilizado en

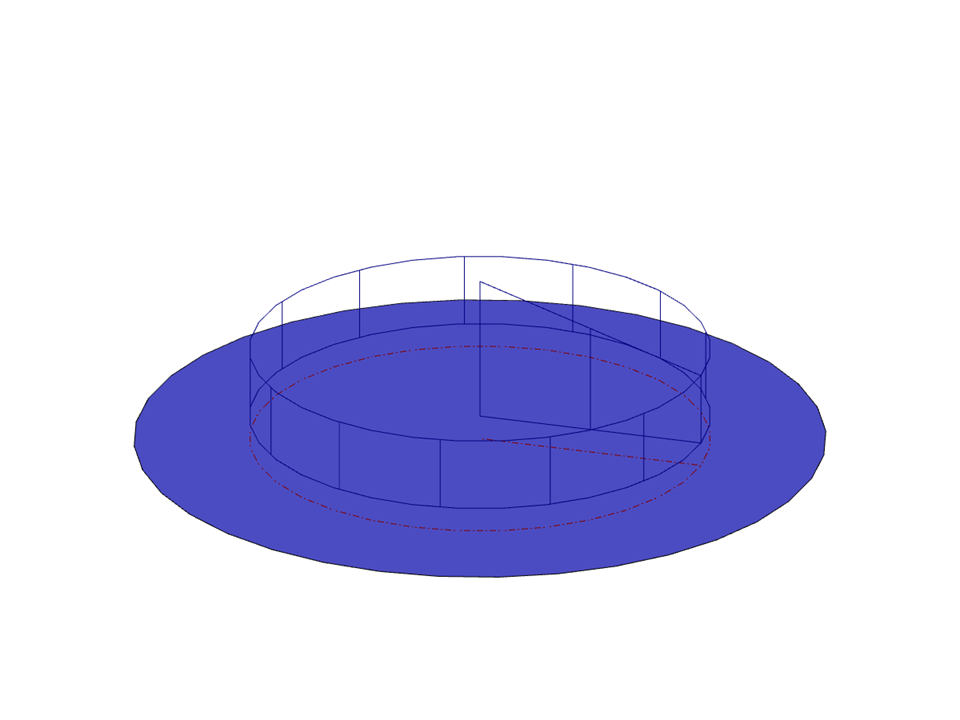

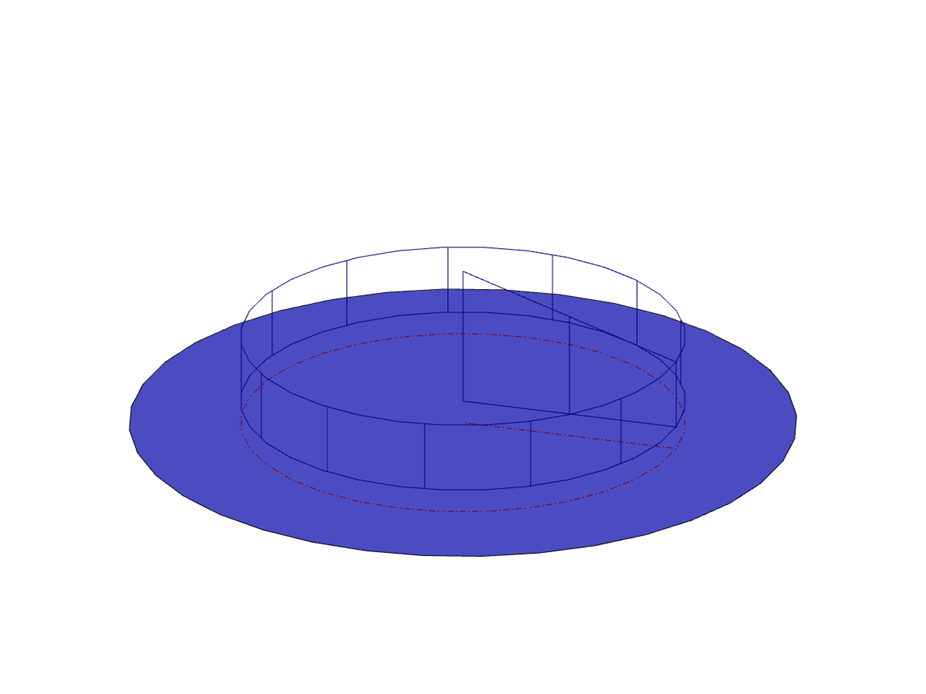

Superficie circular con carga circular libre
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de superficies | 1 |
| Número de casos de carga | 1 |
| Peso completo | 39.660 t |
| Dimensiones (métricas) | 6,000 x 6,000 x 0,000 m |
| Dimensiones (imperiales) | 19.69 x 19.69 x 0 feet |
| Versión del programa | 5.25.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
