Pracowni architektonicznej Bergmeister-Wolf udało się zaprojektować nową pracownię rzeźbiarską w Val Gardena w Południowym Tyrolu.
Ponieważ trójkątna fasada mogła być wykorzystana tylko częściowo do przenoszenia obciążeń, budynek stanowił duże wyzwanie dla odpowiedzialnego inżyniera konstrukcji drewnianej. Klient firmy Dlubal, firma Schrentewein & Partner, poradził sobie jednak z tym zadaniem, wykorzystując do przenoszenia obciążenia głównie wewnętrzne części budynku.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Włochy
lignaconsult.net
Ogólny model 3D (u góry) i obliczeniowe siły wewnętrzne ściany z drewna klejonego krzyżowo (u dołu) w programie RFEM (© Schrentewein & Partner)
Ponieważ trójkątna fasada mogła być wykorzystana tylko częściowo do przenoszenia obciążeń, budynek stanowił duże wyzwanie dla odpowiedzialnego inżyniera konstrukcji drewnianej. Klient firmy Dlubal, firma Schrentewein & Partner, poradził sobie jednak z tym zadaniem, wykorzystując do przenoszenia obciążenia głównie wewnętrzne części budynku.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Włochy
lignaconsult.net
Ogólny model 3D (u góry) i obliczeniowe siły wewnętrzne ściany z drewna klejonego krzyżowo (u dołu) w programie RFEM (© Schrentewein & Partner)

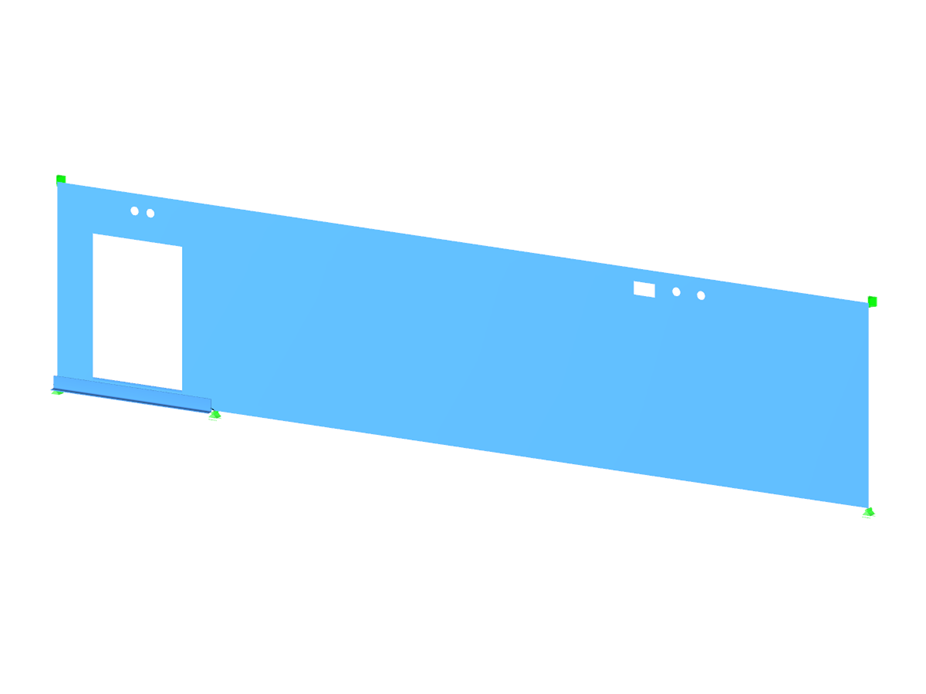

Powierzchnia ściany
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 29 |
| Liczba linii | 18 |
| Liczba prętów | 2 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 4 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 4,814 t |
| Wymiary (metryczne) | 13,660 x 0,242 x 3,110 m |
| Wymiary (imperialne) | 44.82 x 0.79 x 10.2 feet |
| Wersja programu | 5.01.00 |
Długość: 02:50:31 min
Baza informacji
Długość: 00:00:23 min
Długość: 00:00:25 min
Długość: 02:48:58 min
Długość: 00:00:52 min
Długość: 00:00:19 min
Rozszerzenie Wymiarowanie drewna umożliwia wymiarowanie słupów drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalną wytrzymałość na wyboczenie krytyczną obliczoną w module rozszerzeniowym Wymiarowanie drewna przy użyciu równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej na ściskanie i końcowego stopnia wyboczenia.
Die Spannungen im Stabquerschnitt werden für sogenannte Spannungspunkte berechnet. Diese Punkte sind an solchen Stellen im Querschnitt angeordnet, an denen Extremwerte für Spannungen im Material auftreten können, die sich aus den Belastungsarten ergeben.
Korzystając z modułu dodatkowego RF-TIMBER AWC możliwe jest wymiarowanie słupów drewnianych zgodnie z metodą ASD według amerykańskiej normy NDS 2018. Dokładne wyznaczenie nośności na ściskanie oraz współczynników redukcyjnych dla prętów drewnianych jest konieczne dla bezpieczeństwa konstrukcji. Poniższy artykuł weryfikuje maksymalne wyboczenie krytyczne w module RF-TIMBER AWC za pomocą równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników dostosowania przy ściskaniu, skorygowanej wartości obliczeniowej przy ściskaniu i końcowego stopnia wyboczenia.
Za pomocą modułu RF-TIMBER AWC możliwe jest wymiarowanie belek drewnianych zgodnie ze standardową metodą ASD 2018 NDS. Dokładne obliczenie nośności na zginanie pręta drewnianego i współczynników korekcyjnych jest ważne z punktu widzenia bezpieczeństwa i obliczeń. Poniższy artykuł pozwoli zweryfikować maksymalne wyboczenie krytyczne w module RF-TIMBER AWC za pomocą równań analitycznych krok po kroku zgodnie z normą NDS 2018, w tym współczynników korekcji zginania, skorygowanej wartości obliczeniowej zginania i końcowego stopnia wyboczenia.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
