Za mimořádný projekt lze označit stavbu nové budovy pro řezbářskou dílnu v údolí Val Gardena v Jižním Tyrolsku, kterou navrhla architektonická kancelář bergmeister-wolf.
Jelikož fasáda tvořená z trojúhelníků nemohla přenášet veškeré zatížení, představovala stavba pro projektanty dřevěné konstrukce velkou výzvu. Italská společnost Schrentewein & Partner, která patří k zákazníkům společnosti Dlubal Software, vyřešila tento úkol tak, že pro přenos zatížení využila především vnitřní část budovy.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itálie
lignaconsult.net

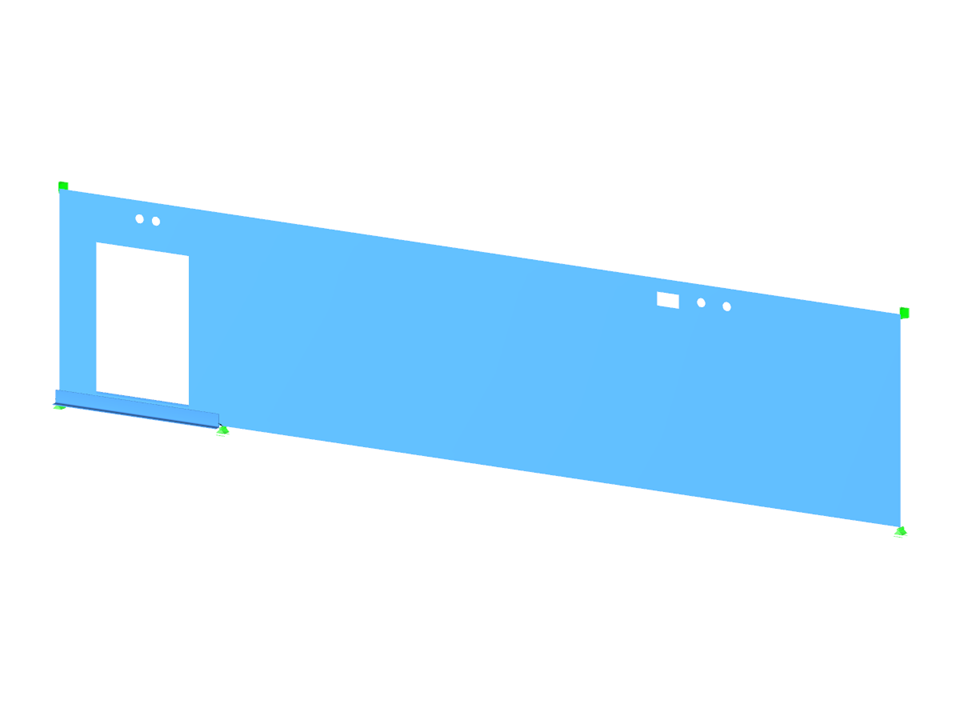

Celkový 3D model (nahoře) a návrhové vnitřní síly stěny z křížem lepeného dřeva (dole) v programu RFEM (© Schrentewein & Partner)
Jelikož fasáda tvořená z trojúhelníků nemohla přenášet veškeré zatížení, představovala stavba pro projektanty dřevěné konstrukce velkou výzvu. Italská společnost Schrentewein & Partner, která patří k zákazníkům společnosti Dlubal Software, vyřešila tento úkol tak, že pro přenos zatížení využila především vnitřní část budovy.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itálie
lignaconsult.net
Celkový 3D model (nahoře) a návrhové vnitřní síly stěny z křížem lepeného dřeva (dole) v programu RFEM (© Schrentewein & Partner)
Plocha stěny
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 29 |
| Počet linií | 18 |
| Počet prutů | 2 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 4,814 t |
| Rozměry (metrické) | 13,660 x 0,242 x 3,110 m |
| Rozměry (imperiální) | 44.82 x 0.79 x 10.2 feet |
| Verze programu | 5.01.00 |
