И поскольку фасад всей конструкции разбит на множество треугольников, можно для приложения нагрузки использовать лишь некоторые его части, что представляет собой большой вызов даже для опытных проектировщиков деревянных конструкций. Но наш итальянский заказчик, компания Schrentewein & Partner, успешно справился с этой задачей, использовав для восприятия нагрузки, в основном внутренние, части здания.
Lignaconsult Schrentewein & Partner GmbH
Больцано, Италия
lignaconsult.net
Общая 3D модель (сверху) и расчетные внутренние силы в стенах из кросс-ламинированной древесины (снизу) в программе RFEM (© Schrentewein & Partner)

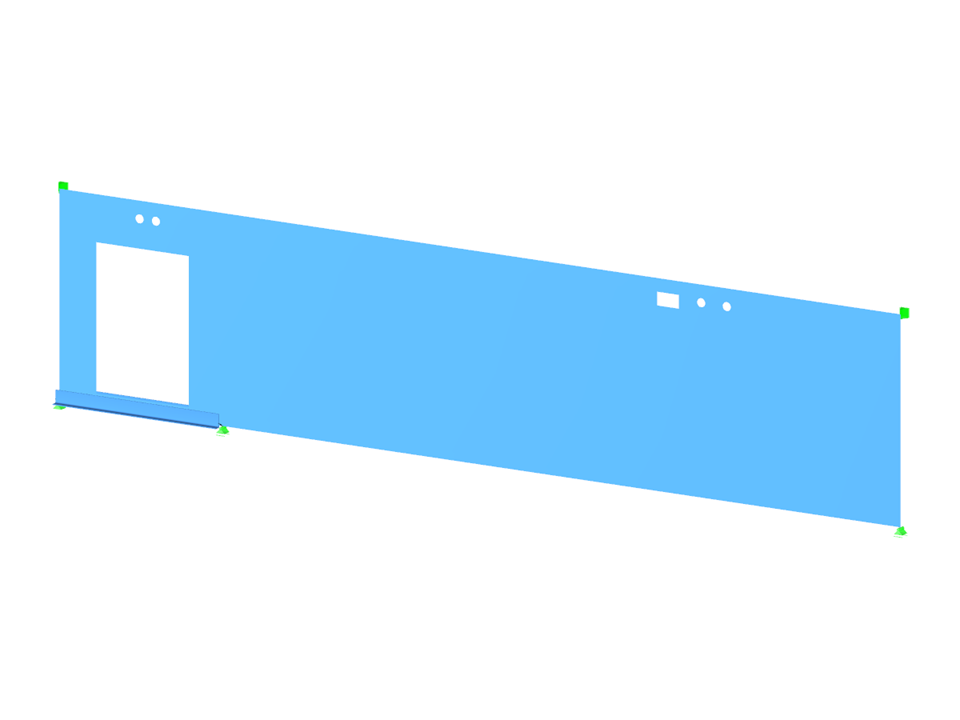

Поверхность стены
Количество узлов | 29 |
Количество линий | 18 |
Количество стержней | 2 |
Количество поверхностей | 1 |
Количество загружений | 4 |
Количество расчетных сочетаний | 1 |
Общий вес | 4,814 t |
Размеры (метрические) | 13,660 x 0,242 x 3,110 m |
Размеры (имперские) | 44.82 x 0.79 x 10.2 feet |
Версия программы | 5.01.00 |
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
