O gabinete de arquitetura bergmeister-wolf criou um extraordinário projeto com o dimensionamento da oficina de talha de madeira em Val Gardena, no norte da Itália.
A arquitetura triangular da fachada só pôde ser usada parcialmente para a transferência de cargas, o que tornou o edifício um grande desafio para o engenheiro responsável. No entanto, o cliente italiano da Dlubal, a empresa Schrentewein & Partner, resolveu o problema usando as partes interiores do edifício para a transferência principal de cargas.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itália
lignaconsult.net
Modelo 3D completo (em cima) e esforços internos de cálculo de parede laminada cruzada em madeira (em baixo) no RFEM (© Schrentewein & Partner)
A arquitetura triangular da fachada só pôde ser usada parcialmente para a transferência de cargas, o que tornou o edifício um grande desafio para o engenheiro responsável. No entanto, o cliente italiano da Dlubal, a empresa Schrentewein & Partner, resolveu o problema usando as partes interiores do edifício para a transferência principal de cargas.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Itália
lignaconsult.net
Modelo 3D completo (em cima) e esforços internos de cálculo de parede laminada cruzada em madeira (em baixo) no RFEM (© Schrentewein & Partner)

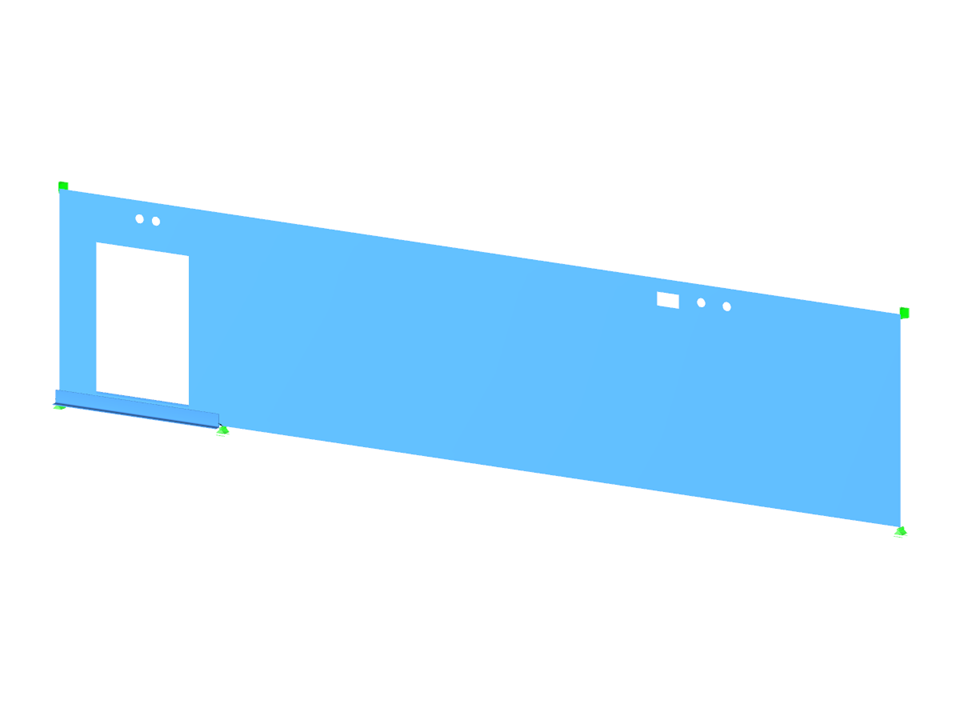

Superfície de parede
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 29 |
| Número de linhas | 18 |
| Número de barras | 2 |
| Número de superfícies | 1 |
| Número de casos de carga | 4 |
| Número de combinações de resultados | 1 |
| Peso total | 4,814 t |
| Dimensões (métricas) | 13,660 x 0,242 x 3,110 m |
| Dimensões (imperial) | 44.82 x 0.79 x 10.2 feet |
| Versão do programa | 5.01.00 |
Duração: 02:50:31 min
Base de dados de conhecimento
Duração: 00:00:23 min
Duração: 02:48:58 min
Duração: 00:00:52 min
Duração: 00:00:19 min
Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.
Die Spannungen im Stabquerschnitt werden für sogenannte Spannungspunkte berechnet. Diese Punkte sind an solchen Stellen im Querschnitt angeordnet, an denen Extremwerte für Spannungen im Material auftreten können, die sich aus den Belastungsarten ergeben.
Com o módulo adicional RF-TIMBER AWC, é possível dimensionar pilares de madeira de acordo com o método ASD da norma americana 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para considerações de segurança e dimensionamento. O seguinte artigo irá verificar a encurvadura crítica máxima no RF-TIMBER AWC utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de dimensionamento ajustado e a relação de dimensionamento final.
Utilizando o módulo RF-TIMBER AWC, é possível o dimensionamento de vigas de madeira de acordo com o método ASD da norma 2018 NDS. Calcular com precisão a capacidade de flexão da barra de madeira e os fatores de ajuste é importante para considerações de segurança e dimensionamento. O seguinte artigo irá verificar a encurvadura crítica máxima no RF-TIMBER AWC utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de flexão, o valor de cálculo de flexão ajustado e a relação final de dimensionamento.
No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.
Um "painel de viga" oferece as seguintes vantagens:
- Possibilidade de revestimento de um e dos dois lados
- Cálculo automático de um acoplamento semi-rígido
- Revestimento em painéis de madeira
- Revestimento grampeado
- Revestimento definido pelo utilizador
- Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
- Consideração de aberturas através de células de superfície
- Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
- Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
Como funciona o modelo de material ortotrópico plástico no RFEM?
Como é que posso mostrar alguns resultados de todos os casos de carga no relatório de impressão, mas apenas outros resultados dos casos de carga selecionados?
Onde encontro a configuração para especificar que o elemento estrutural introduzido é uma "parede" ou "laje"?
É possível configurar valores definidos pelo utilizador ao visualizar os resultados das tensões de sólidos?
É possível mostrar mais valores para a distribuição de tensões utilizando as camadas no RF-LAMINATE?
Posso otimizar rapidamente todas as secções do meu modelo utilizando esforços internos?
