Le bureau d'architecture Bergmeister-Wolf a réussi à concevoir un nouvel atelier de sculpture sur bois à Val Gardena, dans le Tyrol du Sud.
La façade triangulée ne pouvant être utilisée que partiellement pour l'application de charges, le bâtiment représentait un défi de taille pour l'ingénieur responsable de la construction bois. Cependant, le client de Dlubal, Schrentewein & Partner, a maîtrisé cette tâche en utilisant principalement les parties internes du bâtiment pour le transfert de charge.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Italie
lignaconsult.net

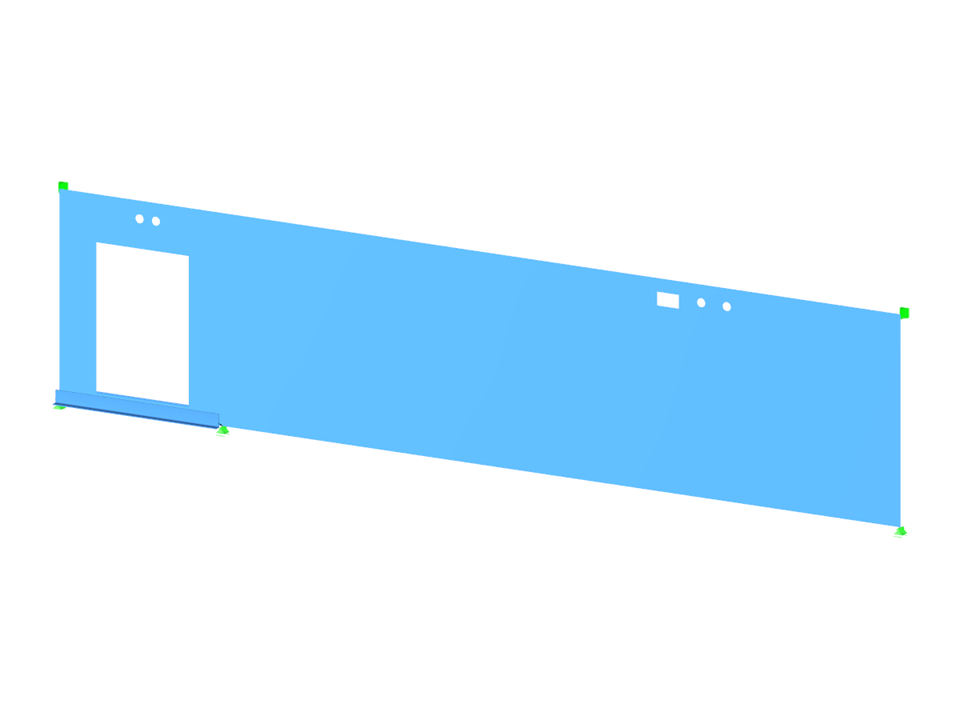

Modèle 3D (en haut) et calcul des efforts internes d'un mur en CLT (en bas) dans RFEM (© Schrentewein & Partner)
La façade triangulée ne pouvant être utilisée que partiellement pour l'application de charges, le bâtiment représentait un défi de taille pour l'ingénieur responsable de la construction bois. Cependant, le client de Dlubal, Schrentewein & Partner, a maîtrisé cette tâche en utilisant principalement les parties internes du bâtiment pour le transfert de charge.
Lignaconsult Schrentewein & Partner GmbH
Bolzano, Italie
lignaconsult.net
Modèle 3D (en haut) et calcul des efforts internes d'un mur en CLT (en bas) dans RFEM (© Schrentewein & Partner)
Surface du mur
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 29 |
| Nombre de lignes | 18 |
| Nombre de barres | 2 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 4,814 t |
| Dimensions (métrique) | 13,660 x 0,242 x 3,110 m |
| Dimensions (impériales) | 44.82 x 0.79 x 10.2 feet |
| Version du logiciel | 5.01.00 |
