W styczniu 2011 Salvador Dali Museum w St. Petersburgu na Florydzie otworzyło swoje drzwi dla publiczności. Muzeum zawiera największy, poza Hiszpanią, zbiór kolekcji Salvadora Dali, w tym obrazy olejne, akwarele, rysunki, liczne grafiki, fotografie oraz rzeźby.
Architektoniczna perełka tego muzeum to „Enigma”, przeszklone atrium, które przecina ścianę budowli żelbetowych. Analiza statyczno-wytrzymałościowa tej unikalnej konstrukcji ze stali oraz szkła została przeprowadzona dzięki programowi RSTAB przez naszego klienta, firmę Novum Structures.
Inżynieria i analiza statyczno -wytrzymałościowa
Novum Structures LLC,
Menomonee Falls, USA
www.novumstructures.com

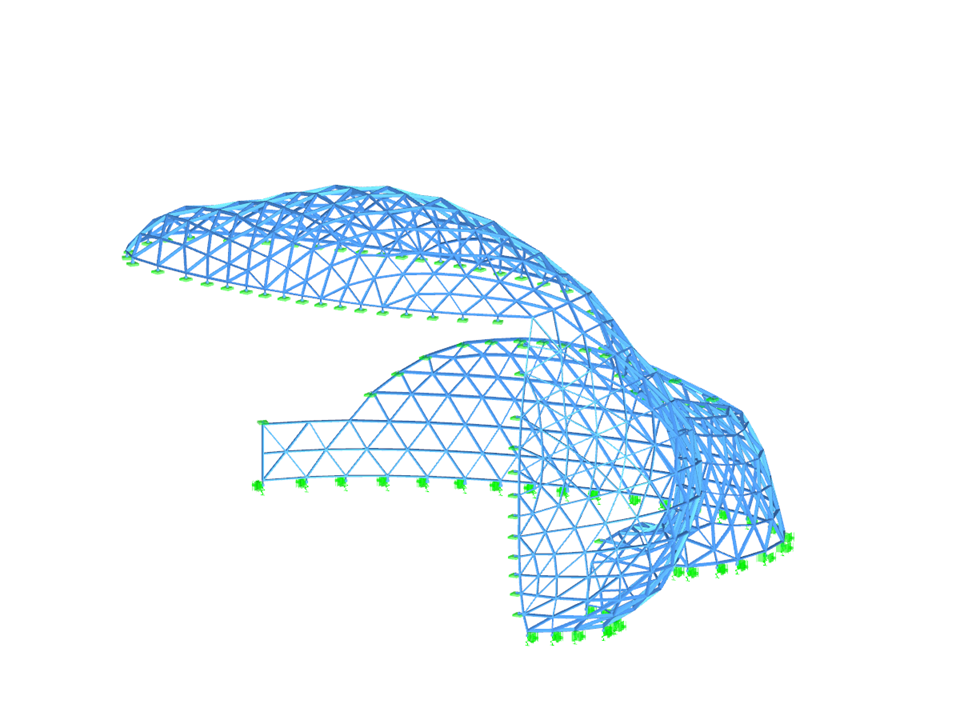

Model 3D (© Novum Structures)
Architektoniczna perełka tego muzeum to „Enigma”, przeszklone atrium, które przecina ścianę budowli żelbetowych. Analiza statyczno-wytrzymałościowa tej unikalnej konstrukcji ze stali oraz szkła została przeprowadzona dzięki programowi RSTAB przez naszego klienta, firmę Novum Structures.
Inżynieria i analiza statyczno -wytrzymałościowa
Novum Structures LLC,
Menomonee Falls, USA
www.novumstructures.com
Model 3D (© Novum Structures)

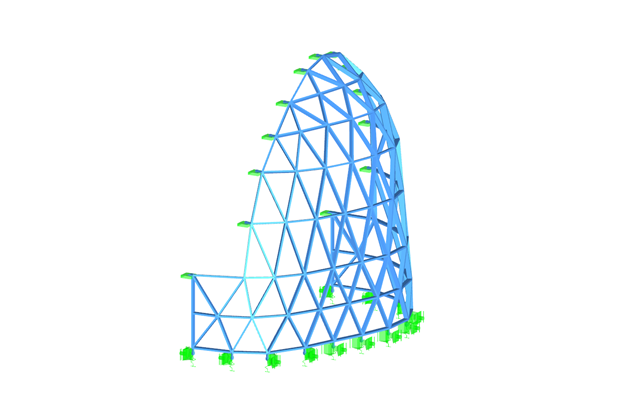

Podmodele
Konstrukcja rur stalowych
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 815 |
Liczba prętów | 1613 |
Ilość przypadków obciążenia | 16 |
Ilość KO | 76 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 46,989 t |
Wymiary (metryczne) | 36,643 x 30,400 x 23,136 m |
Wymiary (imperialne) | 120.22 x 99.74 x 75.91 feet |
Wersja programu | 8.01.00 |
