En enero de 2011, el museo de Salvador Dalí en San Petersburgo, Florida, Estados Unidos, abrió sus puertas al público. Contiene la mayor colección de obras de arte fuera de España, incluyendo pinturas al óleo, acuarelas, dibujos, gráficos, fotografías y esculturas.
El elemento arquitectónico destacado es el "Enigma", un atrio acristalado que cubre el lateral del edificio cuadrado de hormigón armado. El análisis estructural de esta estructura única de acero y vidrio fue realizado con RSTAB por Novum Structures, un cliente de Dlubal Software.
Ingeniería y análisis estructural
Novum Structures LLC
Menomonee Falls, Estados Unidos
www.novumstructures.es

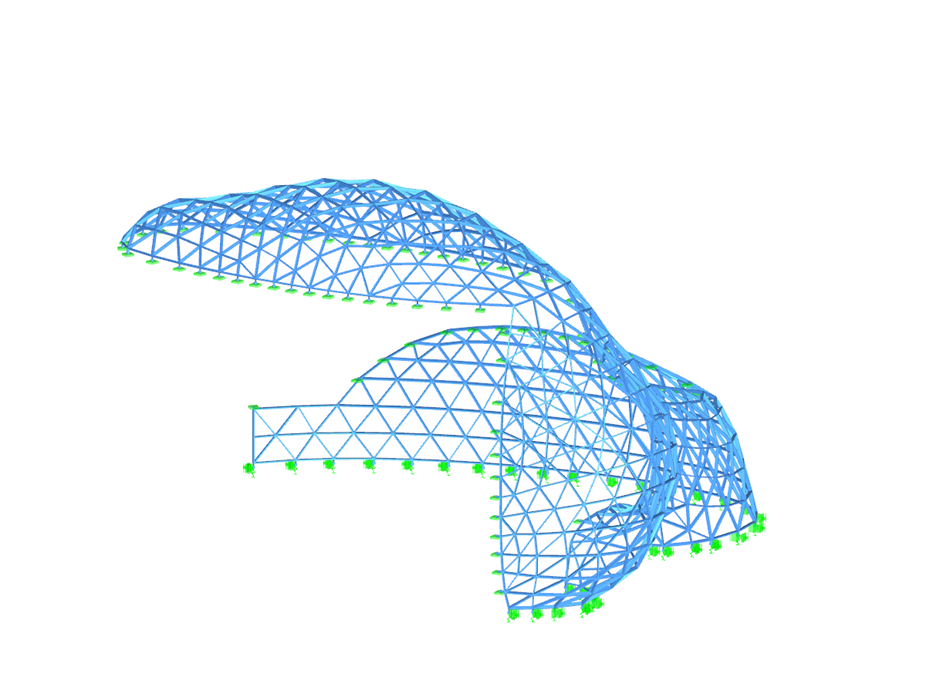

Modelo en 3D (© Novum Structures)
El elemento arquitectónico destacado es el "Enigma", un atrio acristalado que cubre el lateral del edificio cuadrado de hormigón armado. El análisis estructural de esta estructura única de acero y vidrio fue realizado con RSTAB por Novum Structures, un cliente de Dlubal Software.
Ingeniería y análisis estructural
Novum Structures LLC
Menomonee Falls, Estados Unidos
www.novumstructures.es
Modelo en 3D (© Novum Structures)

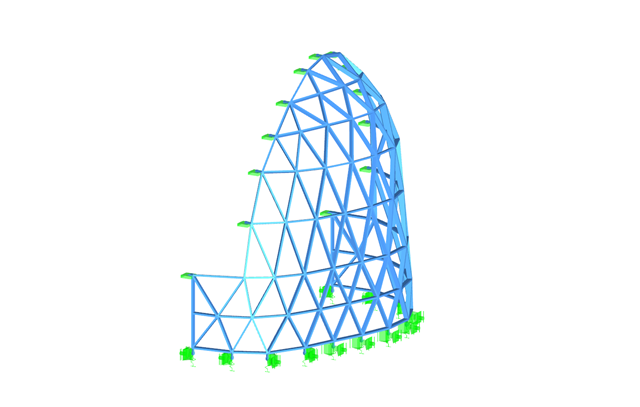

Submodelos
Estructura de tubos de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 815 |
| Número de barras | 1613 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 76 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 46.989 t |
| Dimensiones (métricas) | 36,643 x 30,400 x 23,136 m |
| Dimensiones (imperiales) | 120.22 x 99.74 x 75.91 feet |
| Versión del programa | 8.01.00 |
