2011年1月,美国佛罗里达萨尔瓦多·达利博物馆向公众开放。 该馆藏了达利在西班牙境外数量最多的艺术品,包括油画,水彩,素描,图形,照片和雕塑。
该建筑的亮点是“ Enigma”,拱形钢筋混凝土建筑侧面上悬挂着一个玻璃中庭。 Dlubal软件客户Novum Structures使用RSTAB对这种钢-玻璃结构进行了结构分析。
结构设计与分析
Novum Structures LLC
Menomonee Falls, USA
www.novumstructures.com

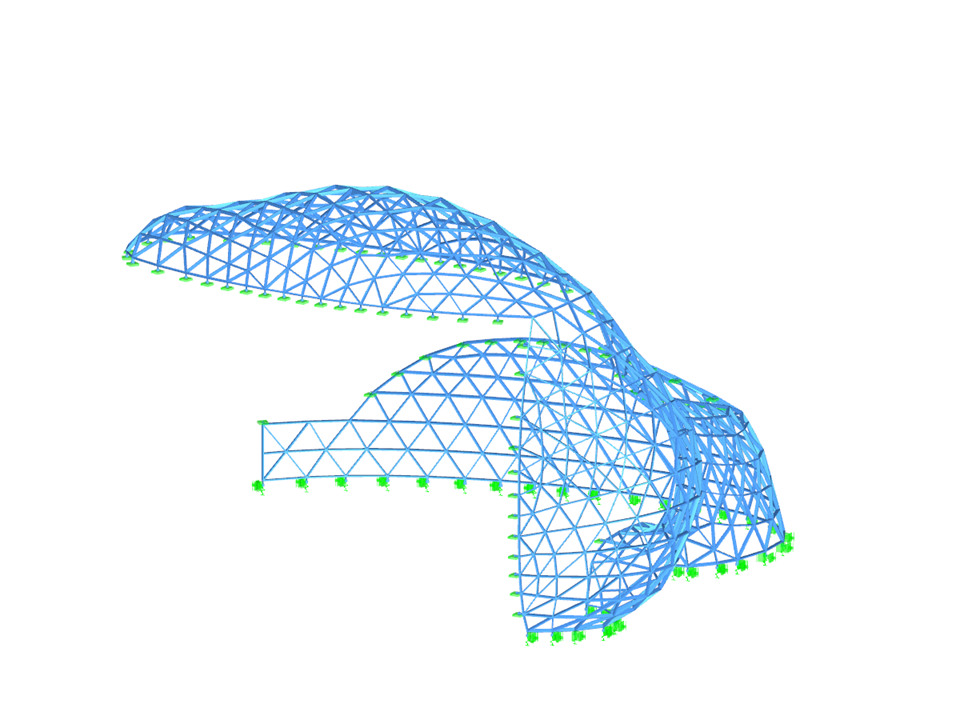

3D 模型 (© Novum Structures)
该建筑的亮点是“ Enigma”,拱形钢筋混凝土建筑侧面上悬挂着一个玻璃中庭。 Dlubal软件客户Novum Structures使用RSTAB对这种钢-玻璃结构进行了结构分析。
结构设计与分析
Novum Structures LLC
Menomonee Falls, USA
www.novumstructures.com
3D 模型 (© Novum Structures)
子模型
钢管建筑
无法下载
客户项目/只视图
节点数目: | 815 |
杆件数目: | 1613 |
荷载工况数目 | 16 |
荷载组合数目 | 76 |
结果组合数目 | 2 |
总重量 | 46,989 t |
翘曲区域尺寸 | 36.643 x 30.400 x 23.136 m |
软件版本 | 8.01.00 |
