Em janeiro de 2011, o Museu Salvador Dalí em St. Petersburg, na Flórida, abriu as portas ao público. O museu contém a maior coleção de arte de Salvador Dalí fora de Espanha, entre elas, pinturas a óleo, aguarelas, gráficos, fotografias e esculturas.
O destaque arquitetónico é o "Enigma", um átrio em vidro que descai sobre um lado do edifício de betão armado e em forma de caixa. O cálculo estrutural desta construção única em aço e vidro foi realizado com o RSTAB pelo cliente da Dlubal Novum Structures.
Execução e cálculo estrutural
Novum Structures LLC
Menomonee Falls, EUA
www.novumstructures.com

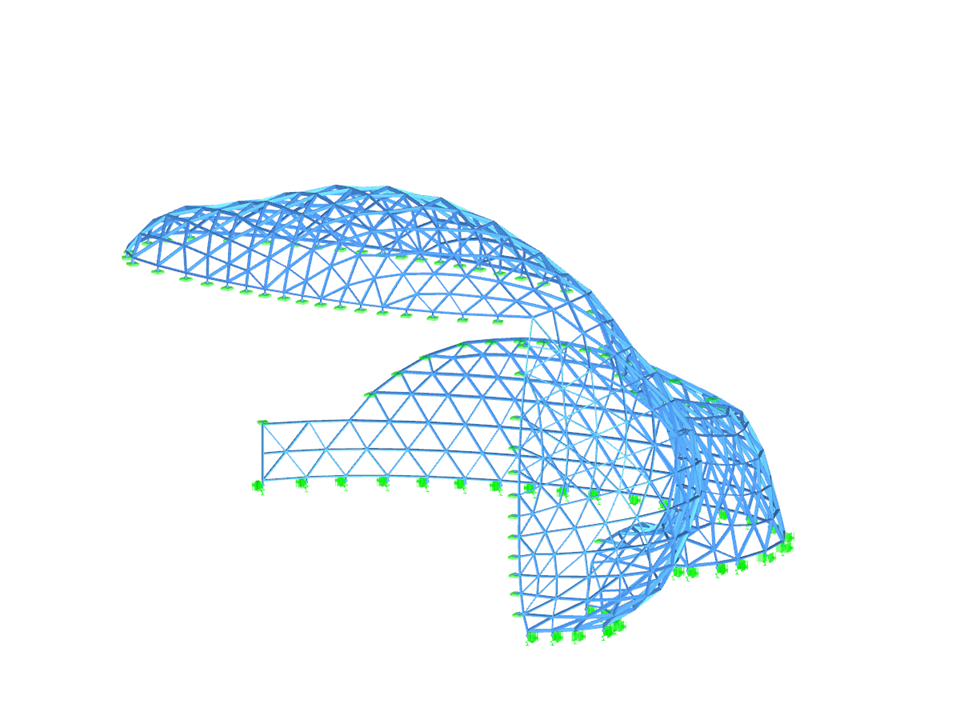

Modelo 3D (© Novum Structures)
O destaque arquitetónico é o "Enigma", um átrio em vidro que descai sobre um lado do edifício de betão armado e em forma de caixa. O cálculo estrutural desta construção única em aço e vidro foi realizado com o RSTAB pelo cliente da Dlubal Novum Structures.
Execução e cálculo estrutural
Novum Structures LLC
Menomonee Falls, EUA
www.novumstructures.com
Modelo 3D (© Novum Structures)

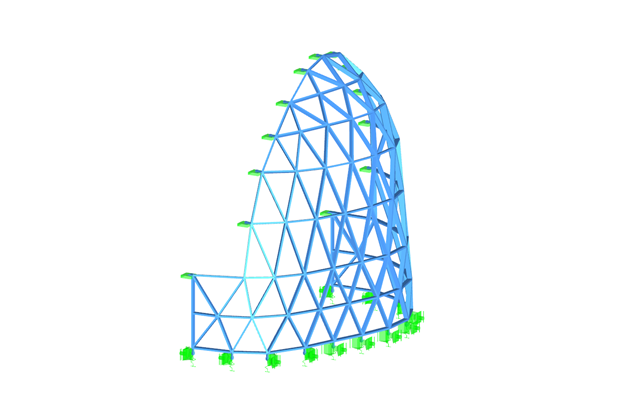

Submodelos
Estrutura de tubo de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 815 |
Número de barras | 1613 |
Número de casos de carga | 16 |
Número de combinações de cargas | 76 |
Número de combinações de resultados | 2 |
Peso total | 46,989 t |
Dimensões (métricas) | 36,643 x 30,400 x 23,136 m |
Dimensões (imperial) | 120.22 x 99.74 x 75.91 feet |
Versão do programa | 8.01.00 |
