В январе 2011 года был в городе Санкт-Петербург, штат Флорида, США открыт новый музей Сальвадора Дали, который содержит самую большую коллекцию работ Дали, находящуюся за пределами Испании, включая картины, написанные маслом или акварелью, а также разные рисунки, графику, фотографии и скульптуры.
Архитектурной изюминкой данного музея несомненно является «Enigma» - застекленный атриум, проступающий одной из сторон прямоугольного железобетонного здания. Расчет этой уникальной конструкции из стали и стекла выполнялся в программе RSTAB инженерами из фирмы Novum Structures, которая является заказчиком компании Dlubal.
Проектирование и расчет конструкций
Novum Structures LLC
Меномони-Фолс, США
www.novumstructures.com

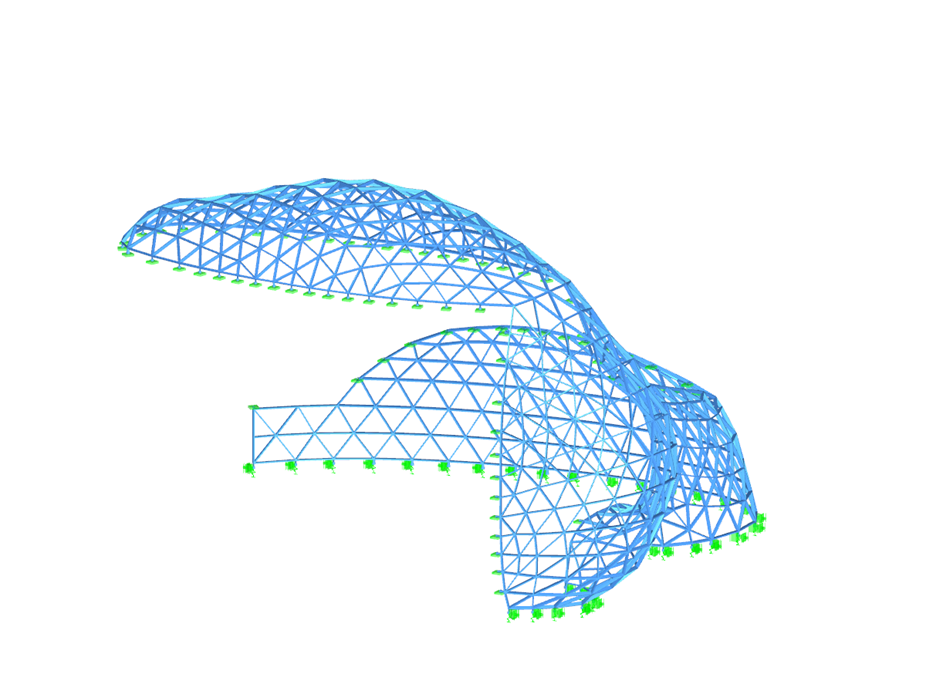

3D модель (© Novum Structures)
Архитектурной изюминкой данного музея несомненно является «Enigma» - застекленный атриум, проступающий одной из сторон прямоугольного железобетонного здания. Расчет этой уникальной конструкции из стали и стекла выполнялся в программе RSTAB инженерами из фирмы Novum Structures, которая является заказчиком компании Dlubal.
Проектирование и расчет конструкций
Novum Structures LLC
Меномони-Фолс, США
www.novumstructures.com
3D модель (© Novum Structures)

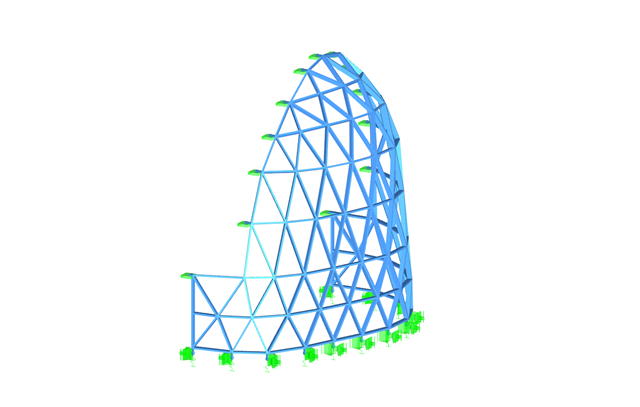

Субмодели
Конструкция из стальных труб
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 815 |
Количество стержней | 1613 |
Количество загружений | 16 |
Количество сочетаний нагрузок | 76 |
Количество расчетных сочетаний | 2 |
Общий вес | 46,989 t |
Размеры (метрические) | 36,643 x 30,400 x 23,136 m |
Размеры (имперские) | 120.22 x 99.74 x 75.91 feet |
Версия программы | 8.01.00 |
