En enero de 2011, el museo de Salvador Dalí en San Petersburgo, Florida, Estados Unidos, abrió sus puertas al público. Contiene la mayor colección de obras de arte fuera de España, incluyendo pinturas al óleo, acuarelas, dibujos, gráficos, fotografías y esculturas.
El elemento arquitectónico destacado es el "Enigma", un atrio acristalado que cubre el lateral del edificio cuadrado de hormigón armado. El análisis estructural de esta construcción acristalada única fue realizado con RSTAB por Novum Structures, cliente de Dlubal.
Ingeniería y análisis estructural
Novum Structures LLC,
Menomonee Falls, Estados Unidos
www.novumstructures.com

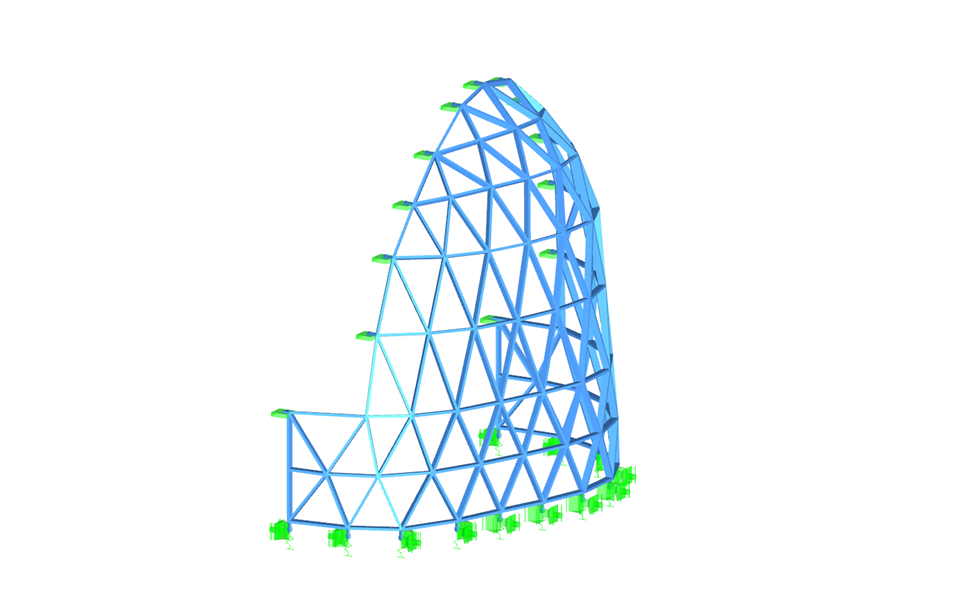

3D Modell (© Novum Structures)
El elemento arquitectónico destacado es el "Enigma", un atrio acristalado que cubre el lateral del edificio cuadrado de hormigón armado. El análisis estructural de esta construcción acristalada única fue realizado con RSTAB por Novum Structures, cliente de Dlubal.
Ingeniería y análisis estructural
Novum Structures LLC,
Menomonee Falls, Estados Unidos
www.novumstructures.com
3D Modell (© Novum Structures)
Estructura de fachada de acero y vidrio
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 134 |
| Número de barras | 246 |
| Número de casos de carga | 15 |
| Número de combinaciones de carga | 76 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 7.097 t |
| Dimensiones (métricas) | 6,106 x 12,183 x 12,027 m |
| Dimensiones (imperiales) | 20.03 x 39.97 x 39.46 feet |
| Versión del programa | 7.04.59 |
