Il museo di Salvador Dalì a St. Petersburg in Florida è stato inaugurato al pubblico nel gennaio del 2011. Questo museo contiene la più grande collezione di capolavori artistici di Dalì al di fuori della Spagna, inclusi dipinti ad olio, ad acquerelli, disegni, grafici, fotografie e sculture.
La massima espressione architettonica è "Enigma," un atrio vetrato che copre sul lato la costruzione squadrata di calcestruzzo armato. L'analisi strutturale di questa unica costruzione in acciaio-vetro è stata effettuata dal nostro cliente Novum Structures con RSTAB di Dlubal.
Ingegneria e analisi strutturale
Novum Structures LLC
Menomonee Falls, USA
www.novumstructures.com

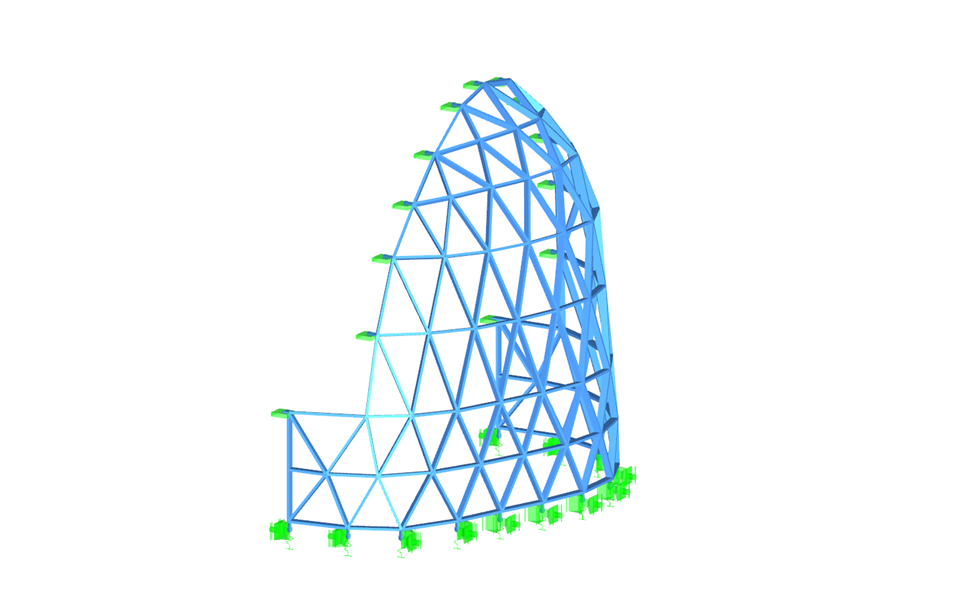

3D Modell (© Novum Structures)
La massima espressione architettonica è "Enigma," un atrio vetrato che copre sul lato la costruzione squadrata di calcestruzzo armato. L'analisi strutturale di questa unica costruzione in acciaio-vetro è stata effettuata dal nostro cliente Novum Structures con RSTAB di Dlubal.
Ingegneria e analisi strutturale
Novum Structures LLC
Menomonee Falls, USA
www.novumstructures.com
3D Modell (© Novum Structures)
Struttura della facciata in acciaio e vetro
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 134 |
| Numero di aste | 246 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 76 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 7,097 t |
| Dimensioni (metriche) | 6.106 x 12.183 x 12.027 m |
| Dimensioni (imperiali) | 20.03 x 39.97 x 39.46 feet |
| Versione del programma | 7.04.59 |
