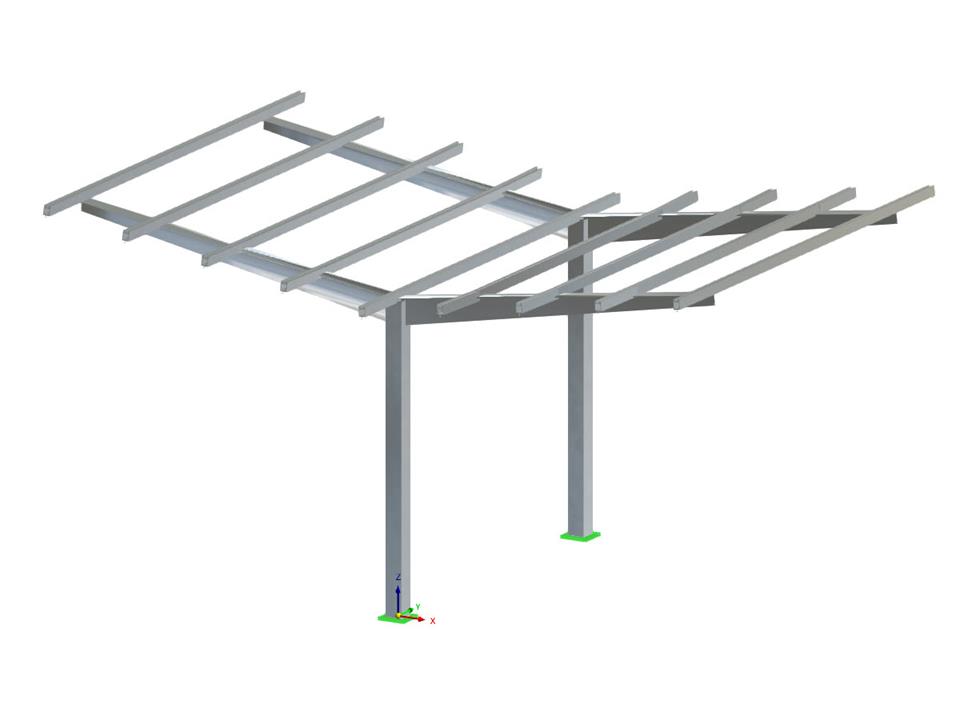

Tettoia per auto in alluminio | ADM 2020

Questo testo illustra i vantaggi dell'utilizzo della CFD (Fluidodinamica computazionale), in particolare rispetto ai test convenzionali in galleria del vento.

La convalida delle simulazioni CFD con dati sperimentali migliora la precisione confrontando i risultati della simulazione con le condizioni del mondo reale. Questo processo identifica le discrepanze, consentendo modifiche per migliorare l'affidabilità del modello. In definitiva, crea fiducia nella capacità della simulazione di prevedere scenari di carico del vento.

Nell'ingegneria strutturale, la previsione degli effetti dei flussi turbolenti del vento sulle strutture è fondamentale per la sicurezza e le prestazioni. La modellazione della turbolenza nella fluidodinamica computazionale (CFD) aiuta a simulare queste interazioni. Gli ingegneri devono scegliere un modello pratico di turbolenza bilanciando efficienza, precisione e applicabilità. I modelli comuni includono Reynolds-Averaged Navier-Stokes (RANS), Unsteady Reynolds-Averaged Navier-Stokes (URANS) e Delayed Detached Eddy Simulation (DDES). RANS è robusto ed economico per flussi stazionari, URANS acquisisce fenomeni dipendenti dal tempo per instabilità moderata e DDES, un ibrido di RANS e Large Eddy Simulation (LES), risolve complesse strutture turbolente. Comprendere i punti di forza e i limiti di ogni modello aiuta gli ingegneri a selezionare l'approccio migliore per le loro applicazioni.

In RFEM e RSTAB, è possibile visualizzare le quantità del campo di flusso di pressione, velocità, energia cinetica di turbolenza e tasso di dissipazione della turbolenza per la simulazione del vento.

I piani di taglio sono allineati con la rispettiva direzione del vento.

• Vai al video esplicativo

Se sono disponibili pressioni superficiali determinate sperimentalmente per un modello, è possibile applicarle a un modello strutturale in RFEM 6, elaborarle in RWIND 2 e utilizzarle come carichi del vento nell'analisi strutturale di RFEM 6.

Puoi scoprire come applicare i valori determinati sperimentalmente in questo articolo dalla Knowledge Base: Analisi statica con carichi del vento, da pressioni misurate sperimentalmente, utilizzando RWIND 2 e RFEM 6

È possibile visualizzare i risultati di RWIND direttamente nel programma principale. Nel navigatore - Risultati, seleziona il tipo di risultato "analisi della simulazione del vento" dall'elenco in alto.

Attualmente, sono disponibili i seguenti risultati, che si riferiscono alla mesh computazionale RWIND:

• Pressione superficiale
• Coefficiente Cp della superficie
• Distanza dalla parete y+ (flusso stazionario)

Vai al video esplicativo
