Pobierz aluminiową konstrukcję wiaty, zaprojektowaną wg. do ADM 2020 i otwórz go w programie RFEM (MES).
Ten model zostanie wykorzystany w bezpłatnym webinarium 'ADM 2020 Aluminum Design in RFEM 6', które odbędzie się 25 maja 2022 r. (w języku angielskim).

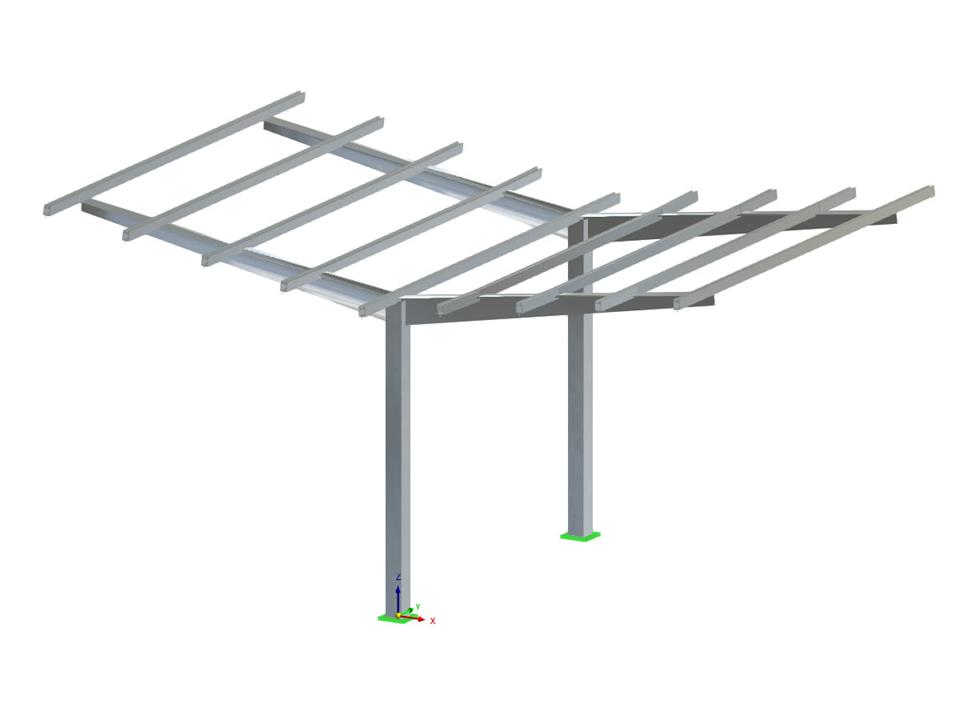

Wiata aluminiowa | ADM 2020
Liczba węzłów | 38 |
Liczba linii | 40 |
Liczba prętów | 33 |
Liczba powierzchni | 2 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 10 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,281 t |
Wymiary (metryczne) | 6,096 x 3,172 x 4,267 m |
Wymiary (imperialne) | 20 x 10.41 x 14 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
