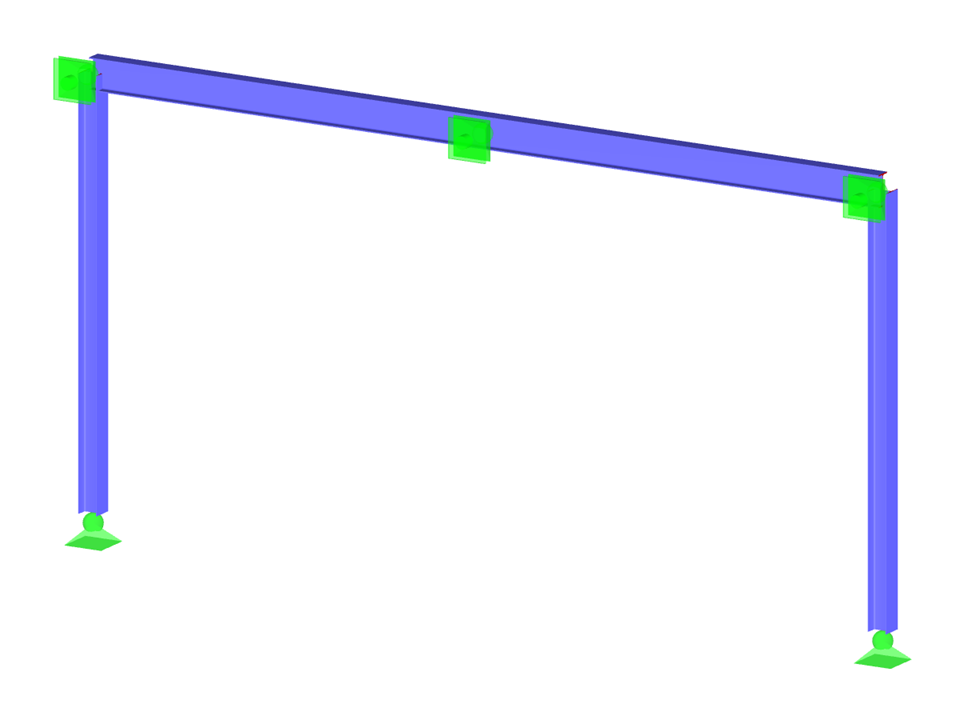

Il modello dimostra un telaio simmetrico a due cerniere in acciaio, in cui il numero di combinazioni di carico generate è ridotto determinando le azioni variabili conduttrici. Il metodo di riduzione ottimizza la combinatoria dei casi di carico differenziando le azioni conduttrici e accompagnanti. L'immagine collegata mostra una rappresentazione precisa della struttura del telaio, comprese le connessioni articolate e la geometria del telaio. L'approccio fornisce approfondimenti pratici per una modellazione e un'analisi più efficienti.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Ottimizzazione cornice a due cerniere simmetrica
| Numero di nodi | 5 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 7 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,676 t |
| Dimensioni (metriche) | 8.375 x 0.375 x 4.375 m |
| Dimensioni (imperiali) | 27.48 x 1.23 x 14.35 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
