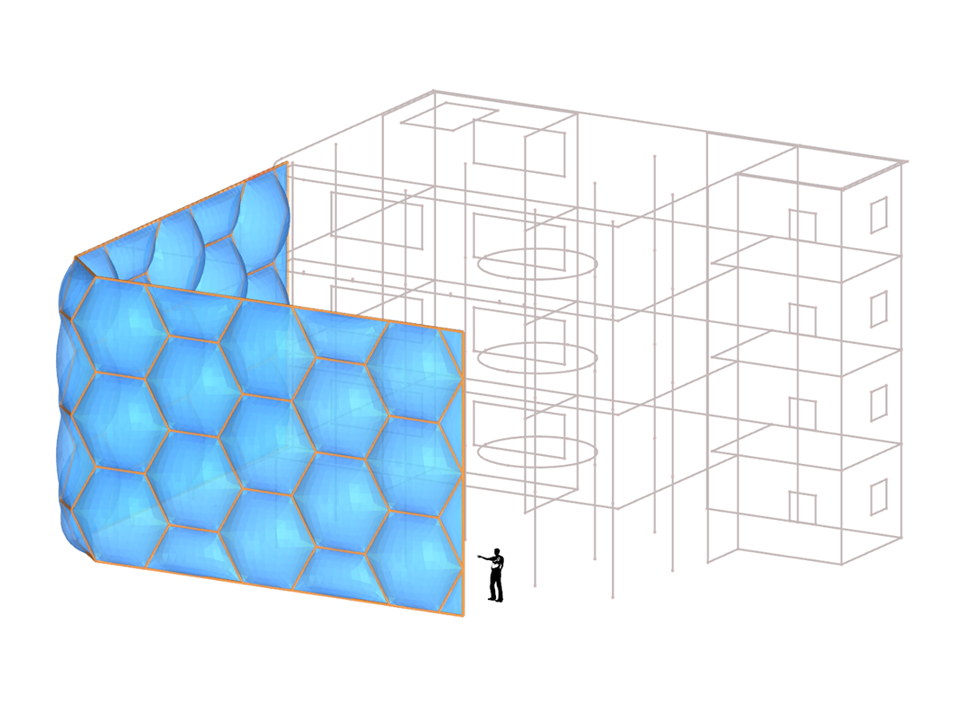

Fassade Bienenwabe Isometrie
  • Descrizione
  • Recensioni (0)

Questo modello mostra una facciata a nido d’ape, realizzata con cuscini pneumatici e un innovativo sistema strutturale pneumatico. La form-finding flessibile è supportata dall'uso di sistemi pneumatici, che consentono trasferimenti di carico variabili. Il concetto utilizza materiali moderni e principi costruttivi per unire al meglio esigenze estetiche e funzionali. Il modello dimostra approcci all’avanguardia nel design delle facciate.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Facciata a nido d’ape

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 170
Numero di linee 216
Numero di aste 134
Numero di superfici 166
Numero di solidi 46
Numero di casi di carico 11
Nr. di combinazioni di risultati 1
Peso totale 3,903 t
Dimensioni (metriche) 17.932 x 17.932 x 10.932 m
Dimensioni (imperiali) 58.83 x 58.83 x 35.87 feet
Versione del programma 5.16.01
Segnala questo modello 3D
Modelli correlati

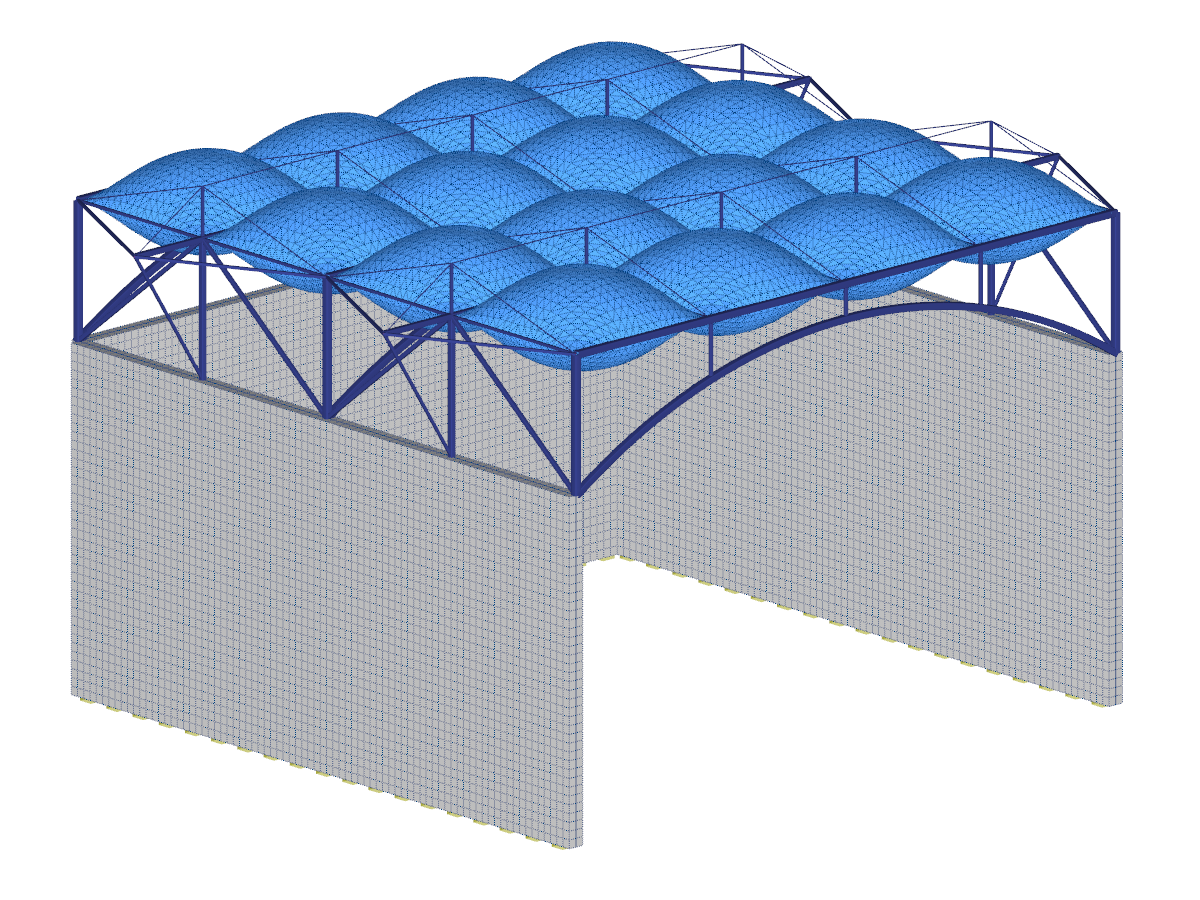

Struttura pneumatica del tetto
4614x
334x
Copertura strutturale pneumatica

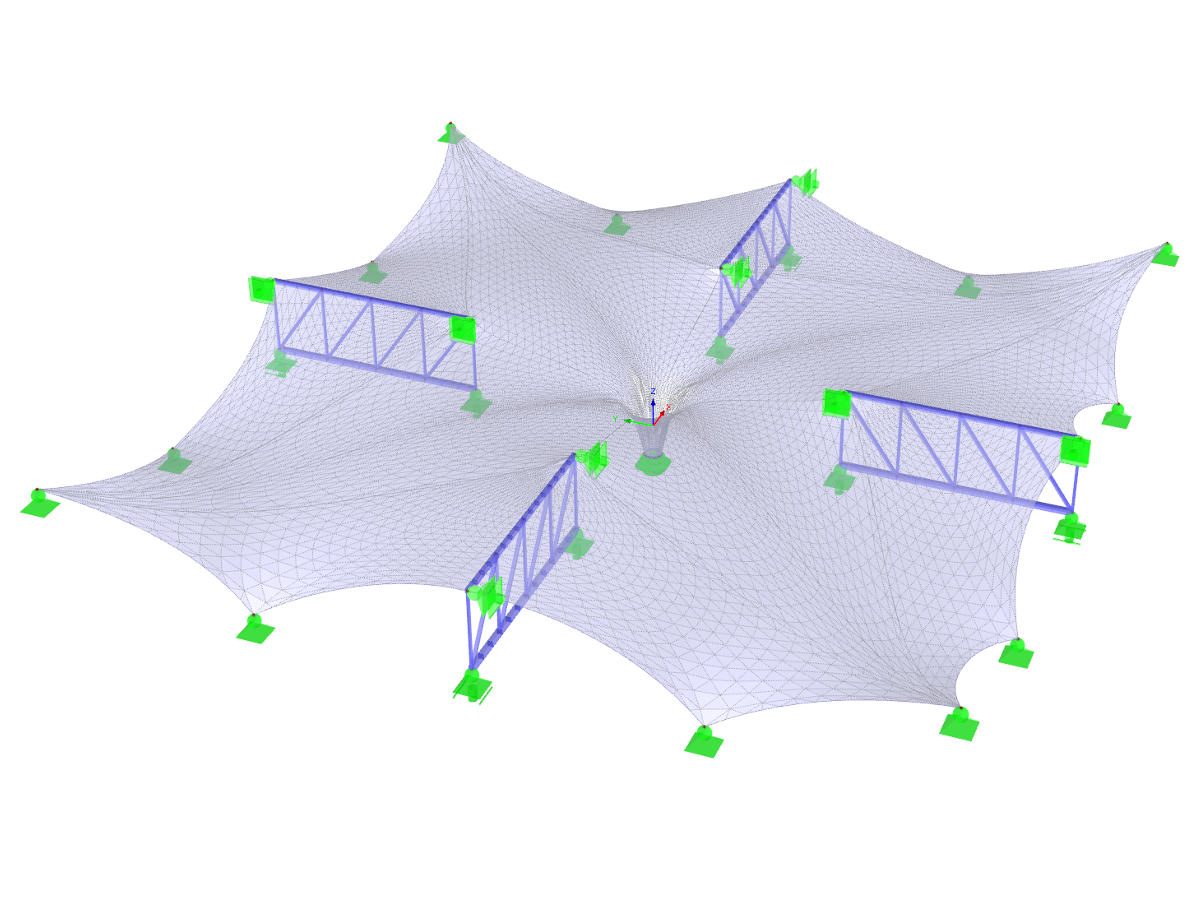

Copertura a membrana
1470x
Copertura a membrana con travi reticolari

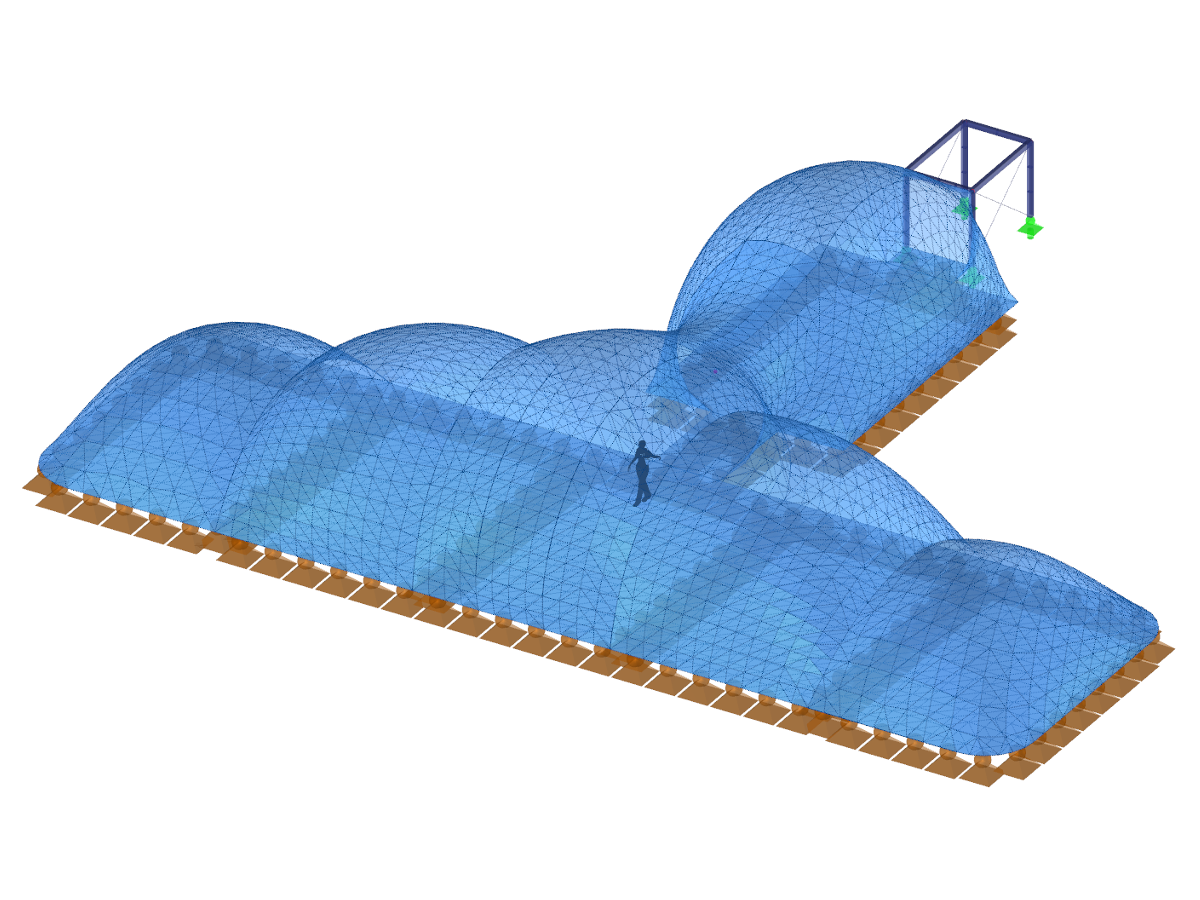

Isometria della cupola d'aria
1684x
Struttura gonfiabile con serraggio a pressione in acciaio

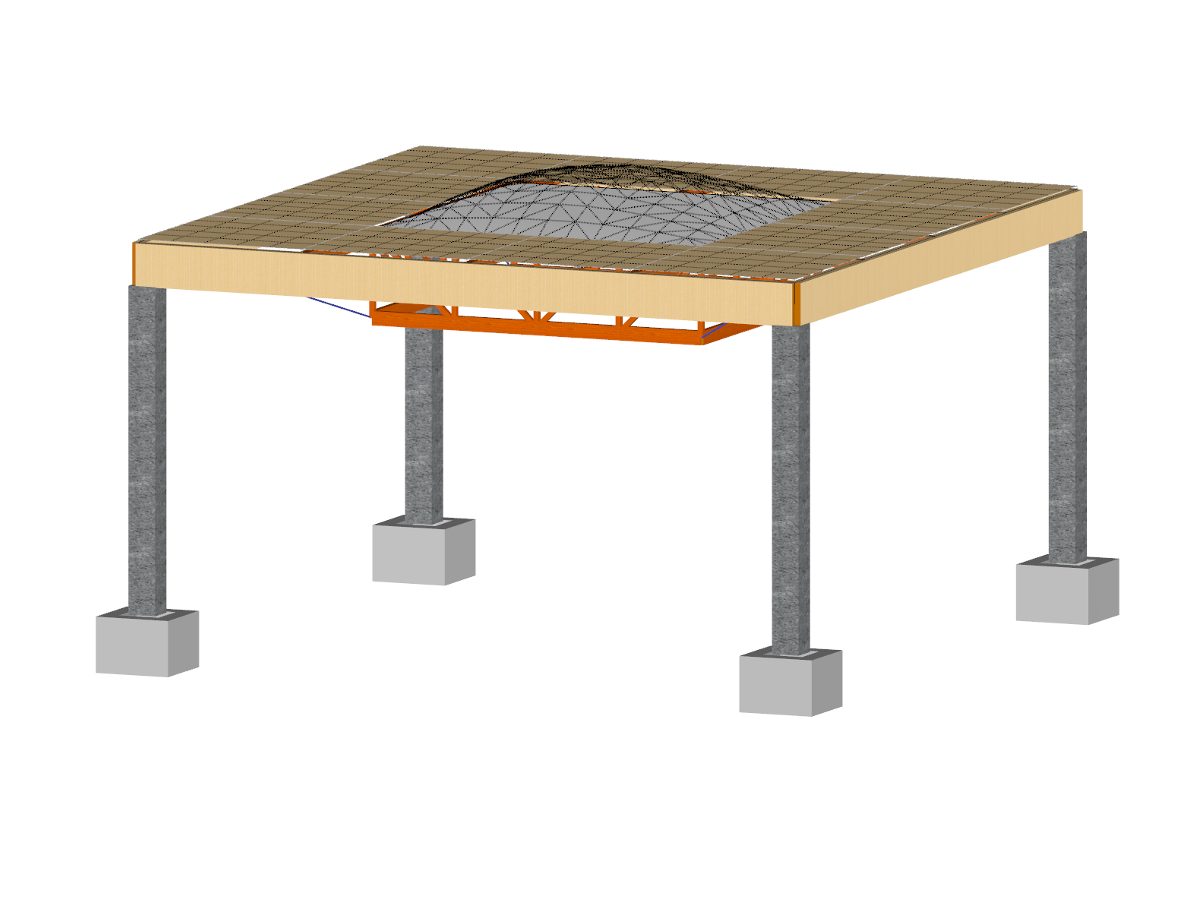

Galleria di legno
