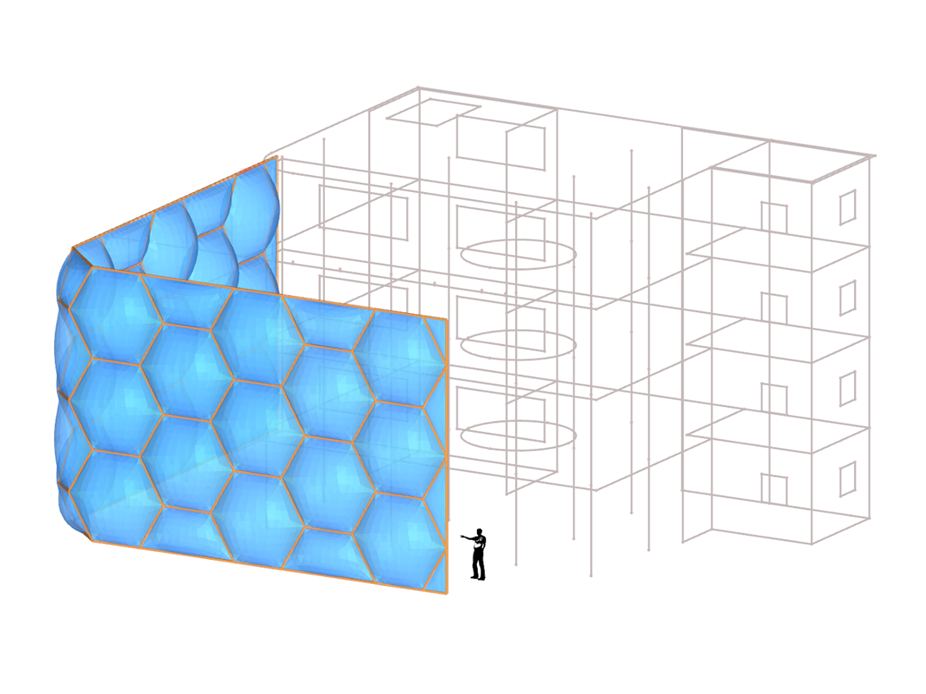

蜂窝结构
无法下载
客户项目/只视图
节点数目: | 170 |
线的数目 | 216 |
杆件数目: | 134 |
面的数目: | 166 |
实体数目 | 46 |
荷载工况数目 | 11 |
结果组合数目 | 1 |
总重量 | 3,903 t |
翘曲区域尺寸 | 17.932 x 17.932 x 10.932 m |
软件版本 | 5.16.01 |
