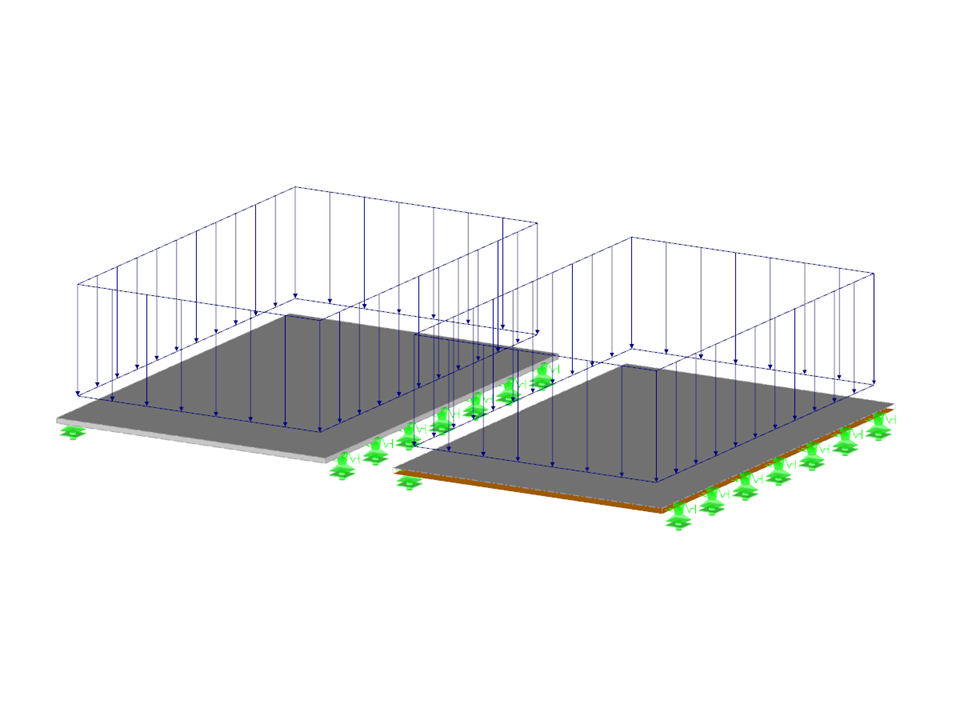

Il modello dimostra un solaio composito legno-calcestruzzo innovativo con condizioni di composito variabili. La costruzione combina pannelli di legno lamellare incrociato e calcestruzzo, ottenendo importanti sinergie. L'immagine linkata illustra in dettaglio le aree di connessione critiche e l'interazione dei materiali. Il modello fornisce quindi spunti pratici sulle moderne soluzioni in legno.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Solaio composito legno-calcestruzzo
Numero di nodi | 18 |
Numero di linee | 20 |
Numero di superfici | 8 |
Numero di solidi | 1 |
Numero di casi di carico | 2 |
Peso totale | 63,744 t |
Dimensioni (metriche) | 18.000 x 12.000 x 0.150 m |
Dimensioni (imperiali) | 59.06 x 39.37 x 0.49 feet |
Versione del programma | 5.24.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.





I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
.png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
Il numero di gradi di libertà in un nodo non è più un parametro di calcolo globale in RFEM (6 gradi di libertà per ogni nodo mesh nei modelli 3D, 7 gradi di libertà per l'analisi della torsione di ingobbamento). Quindi, ogni nodo è generalmente considerato con un diverso numero di gradi di libertà, il che porta ad un numero variabile di equazioni nel calcolo.
Questa modifica velocizza il calcolo, specialmente per i modelli in cui si potrebbe ottenere una riduzione significativa del sistema (ad esempio, travi reticolari e strutture a membrana).

Nel navigatore di progetto - Risultati del programma RFEM e anche nella tabella 4.0 è possibile visualizzazione estesa di deformazioni di aste, superfici e solidi (ad esempio, deformazioni principali importanti, deformazioni totali equivalenti, ecc.)
Ad esempio, è possibile visualizzare le deformazioni plastiche determinanti durante la progettazione plastica di collegamenti con elementi di superficie.

I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web Dlubal Modelli da scaricare): "Visualizza facilmente modelli 3D interattivi sul web e in AR" .
