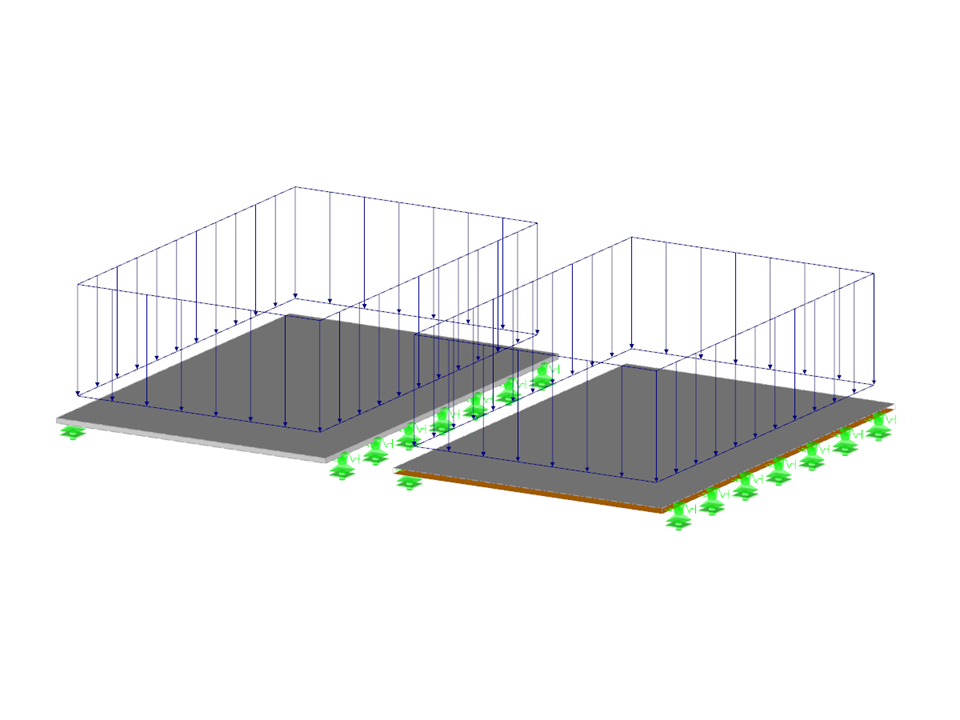

该模型展示了一种创新的木-混凝土组合楼板,其组合条件可变。结构结合了正交层板和混凝土,实现了重要的协同效应。链接图片详细说明了关键节点区域和材料的相互作用。模型为现代木结构解决方案提供了实用见解。
全部
本页有0条用户评论。
5 星 | ||
4 星 | ||
3 星 | ||
2 星 | ||
1 星 |
木-混凝土组合板
节点数目: | 18 |
线的数目 | 20 |
面的数目: | 8 |
实体数目 | 1 |
荷载工况数目 | 2 |
总重量 | 63,744 t |
翘曲区域尺寸 | 18.000 x 12.000 x 0.150 m |
软件版本 | 5.24.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
