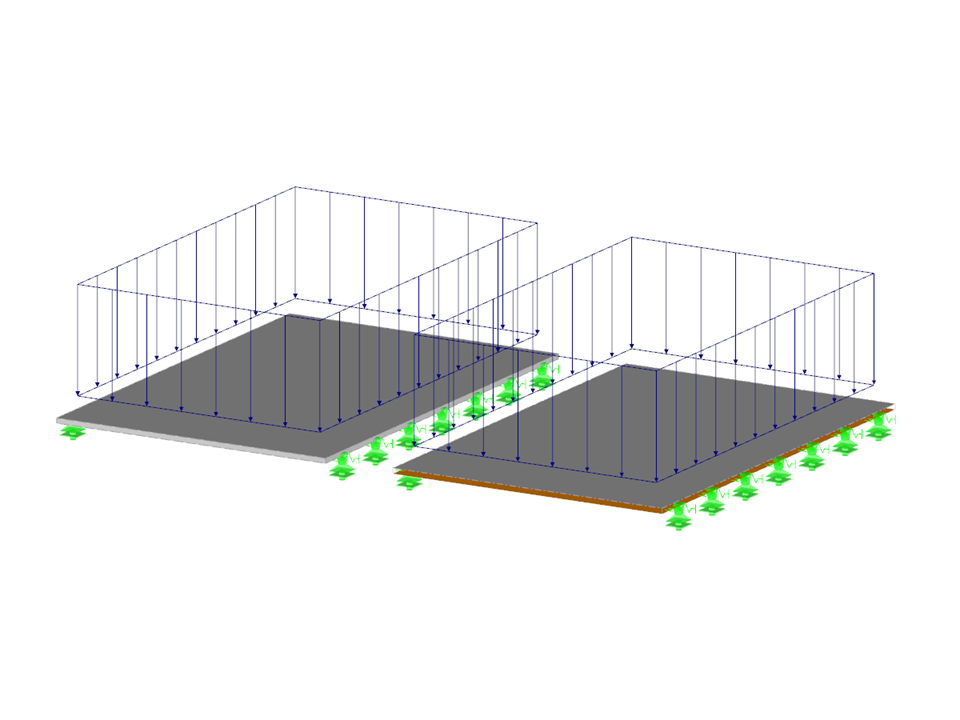

O modelo demonstra uma laje colaborante de madeira-betão inovadora com condições de ligação definidas variavelmente. A estrutura combina madeira laminada cruzada e betão, obtendo efeitos de sinergia importantes. A imagem ligada ilustra detalhadamente as áreas críticas de ligação e a interação dos materiais. Assim, o modelo fornece uma visão prática de soluções de construção com madeira modernas.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Laje compósita de madeira-betão
| Número de nós | 18 |
| Número de linhas | 20 |
| Número de superfícies | 8 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Peso total | 63,744 t |
| Dimensões (métricas) | 18,000 x 12,000 x 0,150 m |
| Dimensões (imperial) | 59.06 x 39.37 x 0.49 feet |
| Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
