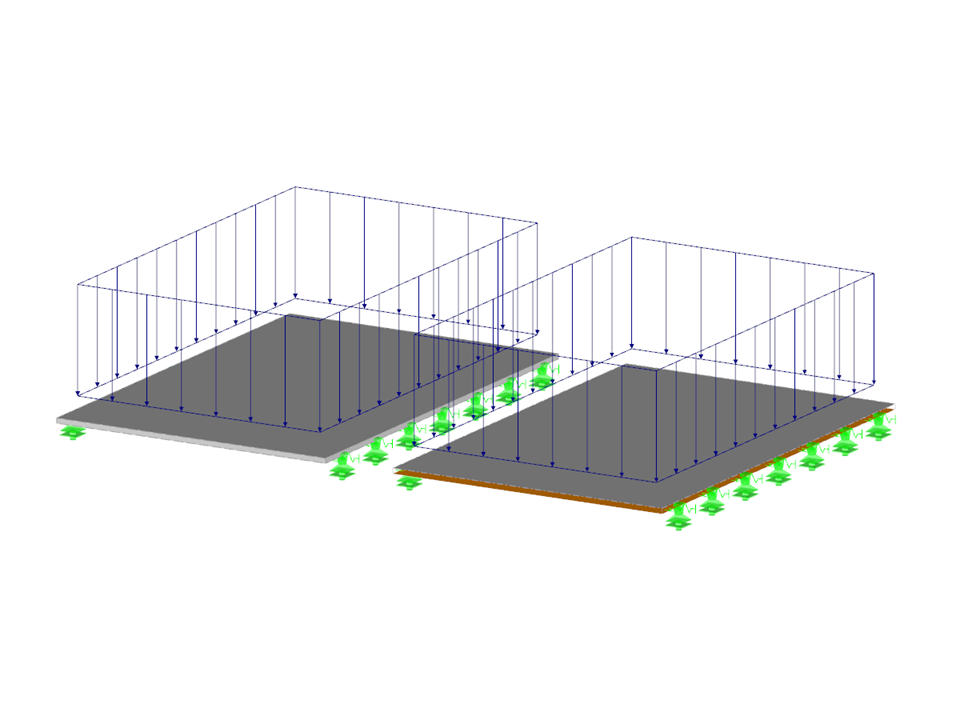

El modelo demuestra un forjado colaborante madera-hormigón innovador con condiciones de conexión variables. La estructura combina madera contralaminada y hormigón, logrando efectos de sinergia significativos. La imagen enlazada ilustra detalladamente las áreas de conexión críticas y la interacción de los materiales. Así, el modelo ofrece una visión práctica de soluciones de construcción modernas en madera.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Forjado mixto de madera y hormigón
| Número de nudos | 18 |
| Número de líneas | 20 |
| Número de superficies | 8 |
| Número de sólidos | 1 |
| Número de casos de carga | 2 |
| Peso completo | 63,744 t |
| Dimensiones (métricas) | 18,000 x 12,000 x 0,150 m |
| Dimensiones (imperiales) | 59.06 x 39.37 x 0.49 feet |
| Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
