All'estremità superiore, è collegata una barra con una sezione trasversale quadrata. L'asta è caricata dal peso proprio. For comparison, the example is also modeled with the concentrated force load, the value of which is equal to the gravity. The aim of this verification example is to show the difference between these types of loading, although the total loading force is equal.
,_LC1__LI.jpg?mw=760&hash=c3d103118626f1b0f8d44dbc7eeefa510f6d5205)
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
2025-05-27
Corso di formazione online
Durata: 00:01:14 min
Durata: 00:00:22 min
Durata: 00:00:46 min
Durata: 00:44:46 min
Il calcolo dei pannelli di legno viene eseguito su aste o strutture di superficie semplificate. Questo articolo descrive come determinare la rigidezza necessaria.

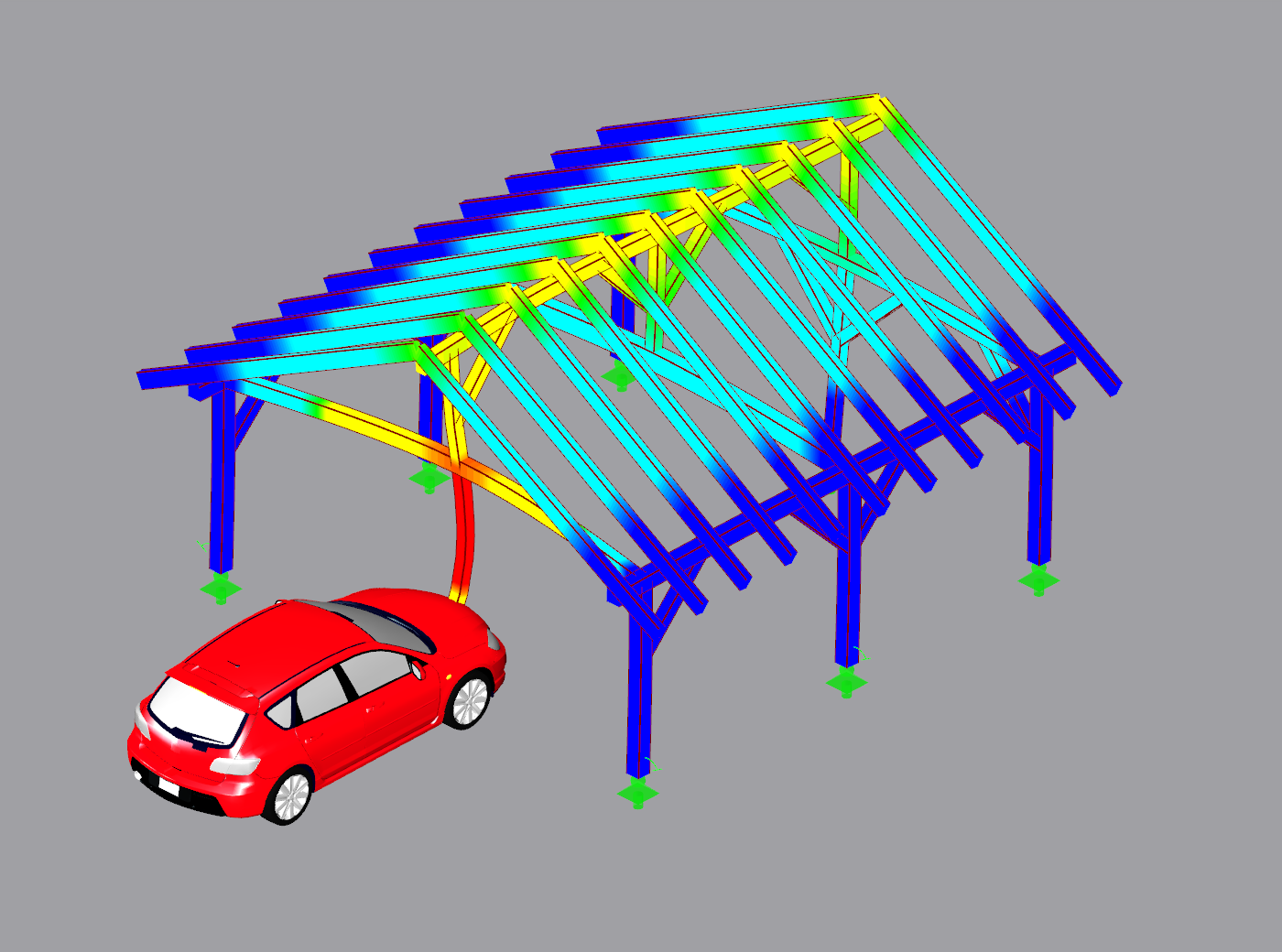

I requisiti fondamentali di un sistema strutturale sono, secondo le basi della progettazione strutturale, uno stato limite ultimo sufficiente, l'esercizio e la resistenza. Le strutture devono essere progettate in modo tale che nessun danno si verifichi a causa di eventi come l'impatto di un veicolo.
L'irrigidimento delle strutture in legno viene solitamente eseguito mediante pannelli di legno. A tale scopo, i componenti strutturali costituiti da solette (pannello truciolare, OSB) sono collegati con aste. Diversi articoli descriveranno le basi di questo metodo di costruzione e il calcolo nel programma RFEM. Questo primo articolo descrive la determinazione di base delle rigidezze e il calcolo.
Oltre a determinare i carichi, devono essere considerate alcune particolarità riguardanti la combinazione di carico nella progettazione del legno. Contrariamente alle strutture in acciaio, dove il carico maggiore risulta da tutte le azioni sfavorevoli, nelle costruzioni in legno, i valori di resistenza dipendono dalla durata del carico e dall'umidità del legno. Anche le caratteristiche speciali devono essere considerate per la verifica allo stato limite di esercizio. Il seguente articolo discute gli effetti sulla progettazione di elementi in legno e come ciò sia possibile con RSTAB e RFEM.
Nella libreria dei materiali di RFEM, è possibile trovare materiali di compensato secondo le norme statunitensi e canadesi ANSI/APA PRG 510 Plywood (USA/CAN).
Per la verifica della resistenza al fuoco delle superfici in legno, è possibile visualizzare un diagramma di carbonizzazione a seconda del tempo di esposizione al fuoco.
È anche possibile inserire questo diagramma di carbonizzazione nella relazione di calcolo.
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
Posso considerare una riduzione della rigidezza secondo la normativa tedesca NCI NA.5.9 in TIMBER Pro?
Dopo la progettazione con RF-/TIMBER Pro, ho ottimizzato una sezione trasversale. Perché ora lo sfruttamento della sezione ottimizzata è superato?
Ho definito un intaglio su un vincolo esterno. Wieso wird das beim Abminderungsbeiwert kv nicht berücksichtigt?
È possibile visualizzare le tensioni delle sezioni trasversali di legno ibride in RFEM 5 e RSTAB 8?
È possibile importare lunghezze di libera inflessione da RF‑STABILITY o RSBUCK in RF‑/TIMBER Pro?
Come è possibile considerare le lamelle dei bordi di una trave lamellare incollato?
