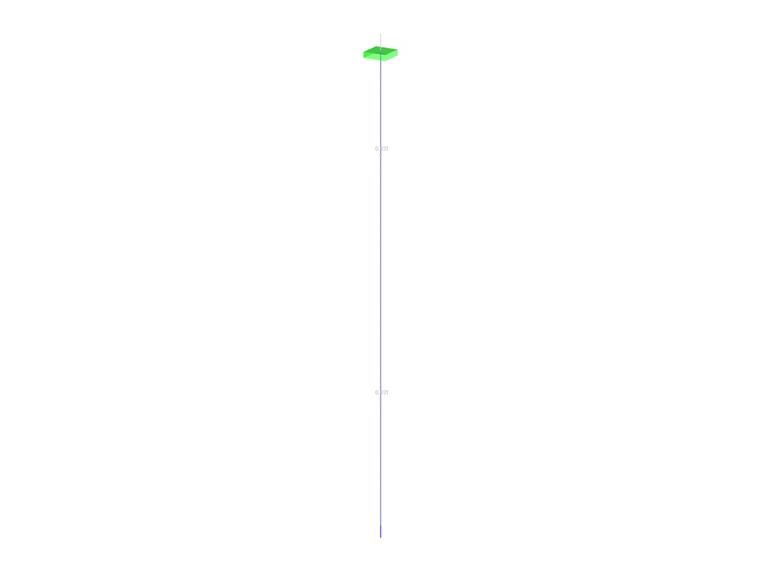

На верхнем конце находится стержень квадратного сечения. Стержень нагружен собственным весом. For comparison, the example is also modeled with the concentrated force load, the value of which is equal to the gravity. The aim of this verification example is to show the difference between these types of loading, although the total loading force is equal.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.
Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).
Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).
Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.
Модели RFEM и RSTAB можно сохранить в виде 3D glTF моделей (форматы *.glb и *.glTF). Просматривайте модели детально в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по объекту.
Вы можете интегрировать 3D glTF модели в свои собственные веб-сайты с помощью JavaScript, следуя этим инструкциям (как на сайте Dlubal Модели для скачивания): «Отображение интерактивных 3D-моделей онлайн и в дополненной реальности» .
