I pali sono elementi strutturali fondamentali utilizzati nell'ingegneria geotecnica per trasferire i carichi dalle sovrastrutture a strati più profondi e stabili di terreno o roccia quando i terreni superficiali sono inadeguati. A differenza delle fondazioni poco profonde, che dipendono dai terreni superficiali per la capacità portante, i pali trasferiscono il carico agli strati più profondi, fornendo una maggiore stabilità in condizioni di terreno più debole o comprimibile. Questi sistemi di fondazioni profonde sono essenziali in vari progetti di ingegneria civile, inclusi grattacieli, ponti e piattaforme offshore.
RFEM 6, il software di analisi strutturale avanzato di Dlubal Software, fornisce agli ingegneri un modo efficiente e preciso per modellare pali in un modello strutturale. Include un tipo di asta specifico chiamato "Pala" (Figura 1) che consente di rappresentare efficacemente questi elementi di base. Questo tipo di asta è progettato sia per simulare le proprietà meccaniche del palo stesso che per garantire che la sua interazione con il terreno circostante sia presa in considerazione nella verifica generale.

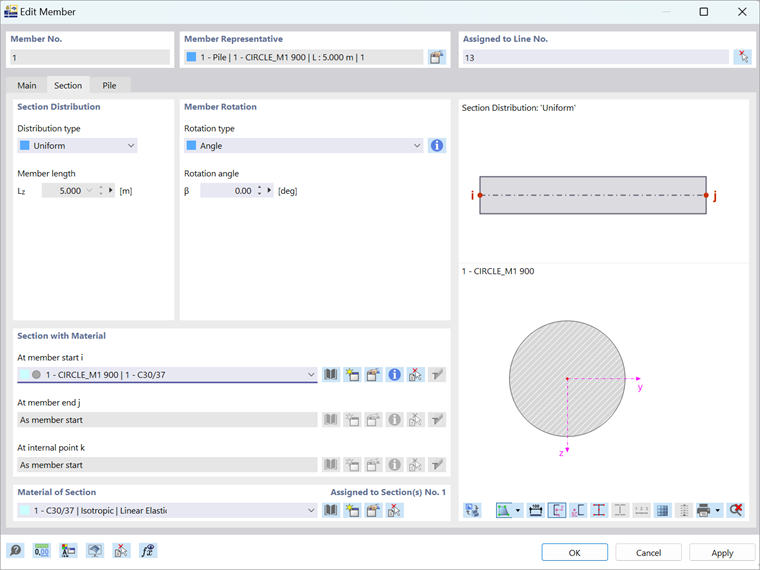

La scelta del tipo di asta "Pala", come illustrato nell'immagine 1, consente di definire le caratteristiche specifiche del palo, a partire dalla sua forma della sezione trasversale e dalle dimensioni (immagine 2). RFEM 6 offre la flessibilità di specificare la geometria del palo, circolare, quadrata o una forma personalizzata su misura per il progetto. È possibile inserire parametri dettagliati come il diametro o la larghezza, le proprietà del materiale (ad esempio, calcestruzzo, acciaio) e la lunghezza. Inoltre, i materiali e le sezioni possono essere predefiniti nel navigatore, consentendo di selezionarli facilmente da un menu a discesa durante questo passaggio.

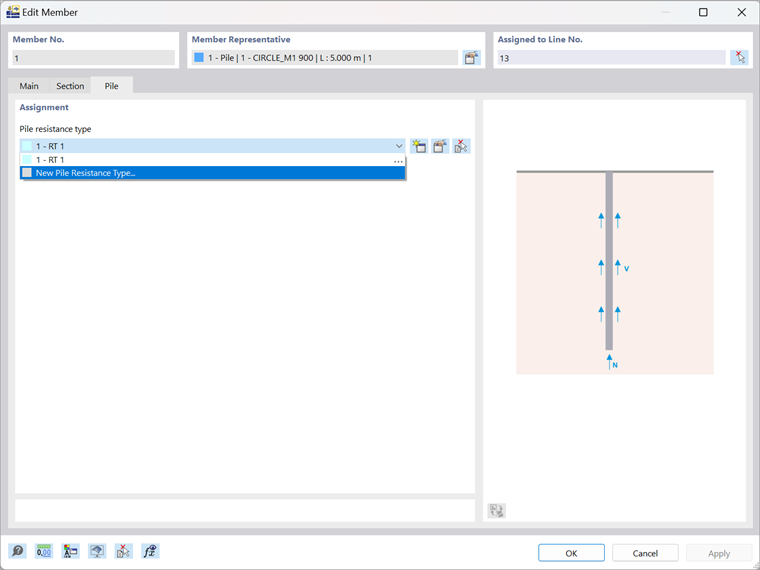

A differenza della scheda "Sezione" mostrata nell'immagine 2, che è universalmente disponibile per tutti i tipi di aste, la scheda "Pala" che segue è dedicata esclusivamente ai pali. Questo perché consente la definizione della resistenza del palo's (Figura 3), che è essenziale per comprendere il meccanismo mediante il quale il palo trasferisce i carichi al terreno circostante.

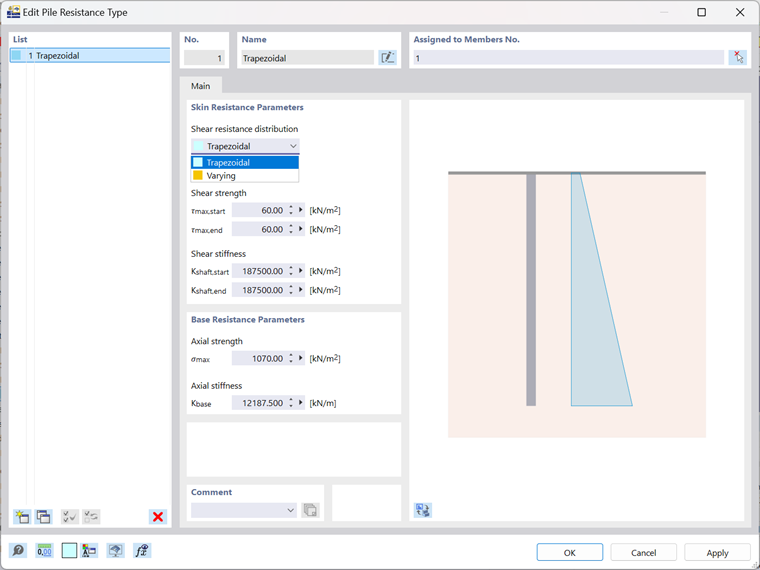

La resistenza offerta dal terreno al palo è divisa in due componenti: resistenza della pelle (nota anche come resistenza dell'albero) e resistenza della base. Entrambi svolgono un ruolo chiave nel determinare la capacità di carico di un palo. Ciò si riflette anche nell'input che è necessario eseguire nella finestra mostrata nell'immagine 4.
Il meccanismo principale con cui un palo trasferisce il carico al terreno circostante è attraverso l'attrito della pelle. L'attrito della pelle deriva dalle forze di attrito tra la superficie del palo e il terreno adiacente. Questa resistenza è distribuita lungo la lunghezza del palo e varia a seconda delle proprietà sia del terreno che del materiale del palo. Quindi, per iniziare a definire il tipo di resistenza del palo, è necessario prima definire la distribuzione della resistenza a taglio lungo il palo; è possibile scegliere tra trapezoidale e variabile (Figura 4).
Successivamente, è possibile specificare i valori per la resistenza a taglio e la rigidezza a taglio. La resistenza a taglio si riferisce alla tensione tangenziale massima che il terreno può sopportare prima della rottura, mentre la rigidezza a taglio rappresenta la resistenza del terreno alla deformazione a taglio mentre il palo si muove rispetto ad esso. Allo stesso modo, è necessario definire i parametri di resistenza di base, inclusa la resistenza assiale e la rigidezza assiale. Inizialmente, questi parametri possono essere determinati utilizzando le formule fornite di seguito. Successivamente, possono essere regolati in base a una curva carico-spostamento da prove sul campo o norme per ottenere il comportamento desiderato del palo.
Conclusioni
RFEM 6 offre una piattaforma potente ed efficiente per l'analisi geotecnica e la progettazione di fondazioni su pali. Con i suoi strumenti completi, il software consente una modellazione accurata del comportamento dei pali, la simulazione delle interazioni terreno-palo e l'esecuzione di controlli di progettazione essenziali, che saranno ulteriormente approfonditi in un prossimo articolo della Knowledge Base. Incorporando l'analisi geotecnica avanzata in un ambiente di modellazione strutturale unificato, RFEM 6 consente agli ingegneri di progettare fondazioni su pali più sicure ed efficienti, garantendo stabilità strutturale e prestazioni ottimali in condizioni di terreno difficili.
