As estacas são elementos estruturais fundamentais utilizados na engenharia geotécnica para transferir cargas de superestruturas para camadas mais profundas e mais estáveis de solo ou rocha, quando os solos superficiais não são adequados. Ao contrário das fundações planas, que dependem dos solos da superfície para a capacidade de carga, as estacas transferem a carga para camadas mais profundas, proporcionando maior estabilidade em condições de solo mais fracas ou compressíveis. Estes sistemas de fundações profundas são essenciais em vários projetos de engenharia civil, incluindo edifícios altos, pontes e plataformas offshore.

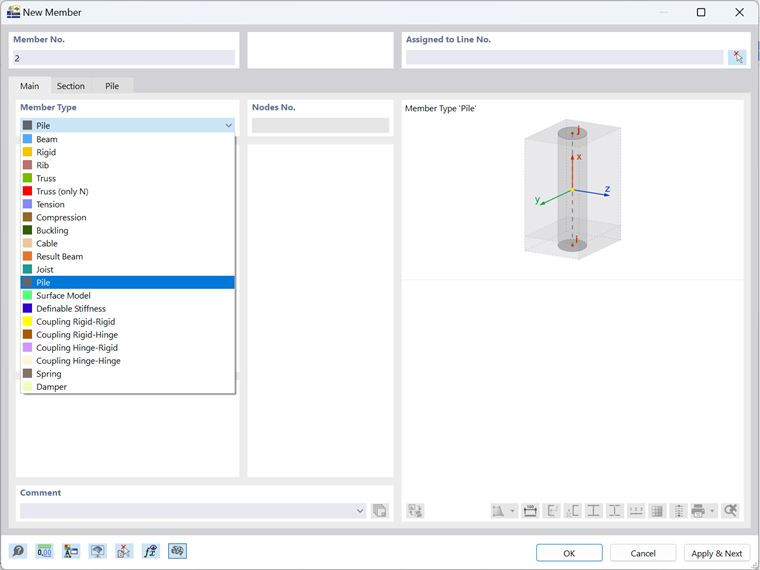

O RFEM 6, o programa de cálculo estrutural avançado da Dlubal Software, oferece aos engenheiros uma forma eficiente e precisa para modelar estacas num modelo estrutural. Inclui um tipo de barra específico denominado "Estaca" (Figura 1), que permite representar estes elementos de fundação de forma eficaz. Este tipo de barra é dimensionado para simular as propriedades mecânicas da própria estaca e para assegurar que a sua interação com o solo envolvente é tida em consideração no dimensionamento global.
Ao escolher o tipo de barra "Estaca", conforme apresentado na Figura 1, é possível definir as características específicas da estaca, começando pela forma da secção e pelas dimensões (Figura 2). O RFEM 6 oferece a possibilidade de especificar a geometria da estaca, quer seja circular, quadrada ou uma forma personalizada de acordo com o dimensionamento. Parâmetros detalhados podem ser introduzidos como diâmetro ou largura, propriedades do material (por exemplo, betão, aço) e comprimento. Além disso, os materiais e as secções podem ser predefinidos no navegador, sendo possível selecioná-los facilmente a partir de um menu pendente durante esta etapa.
Em contraste com o separador "Secção" apresentado na Figura 2, que está universalmente disponível para todos os tipos de barras, o separador "Estaca" seguinte é dedicado exclusivamente às estacas. Isto porque permite a definição da resistência da estaca' (Figura 3), algo essencial para compreender o mecanismo através do qual a estaca transfere cargas para o solo envolvente.
A resistência oferecida pelo solo à estaca divide-se em dois componentes: resistência de corte (também conhecida como resistência de eixo) e resistência de base. Ambos desempenham um papel fundamental na determinação da capacidade de carga resistente de uma estaca. Isso também se reflete na entrada que deve ser feita na janela apresentada na Figura 4.

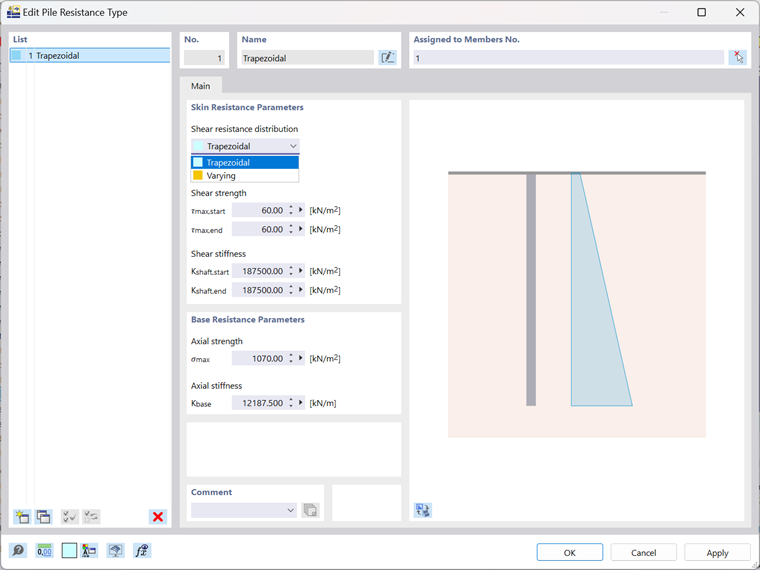

O mecanismo primário através do qual uma estaca transfere carga para o solo envolvente é através da fricção lateral. A fricção lateral resulta das forças de atrito entre a superfície da estaca e o solo adjacente. Esta resistência é distribuída ao longo do comprimento da estaca e varia em função das propriedades do solo e do material da estaca. Por isso, para começar a definir o tipo de resistência da estaca, primeiro é necessário definir a distribuição da resistência ao corte ao longo da estaca; pode optar entre trapezoidal e variável (Figura 4).
A seguir, pode especificar os valores para a resistência e rigidez ao corte. A resistência ao corte refere-se à tensão de corte máxima que o solo pode suportar antes da rotura, enquanto que a rigidez ao corte representa a resistência do solo à deformação transversal à medida que a estaca se desloca em relação a ele. Da mesma forma, é necessário definir os parâmetros de resistência de base, incluindo a resistência axial e a rigidez axial. Inicialmente, estes parâmetros podem ser determinados através das fórmulas providenciadas abaixo. Mais tarde, estas podem ser ajustadas com base numa curva carga-deslocamento resultante de testes no local ou em normas para obter o comportamento de estaca desejado.
Notas finais
O RFEM 6 oferece uma plataforma poderosa e eficiente para a realização de análises geotécnicas e o dimensionamento de fundações de estacas. Com as suas ferramentas abrangentes, o software permite a modelação precisa do comportamento de estacas, a simulação de interações solo-estaca e a execução de verificações essenciais do dimensionamento, os quais serão mais explorados num próximo artigo da base de dados de conhecimento. Ao incorporar a análise geotécnica avançada num ambiente de modelação estrutural unificado, o RFEM 6 permite aos engenheiros dimensionar fundações de estacas mais seguras e eficientes, garantindo a estabilidade estrutural e um desempenho ideal em condições de solo desafiadores.
