Dipl.-Ing. Juliane Stopper-Akdag
2024-12-02

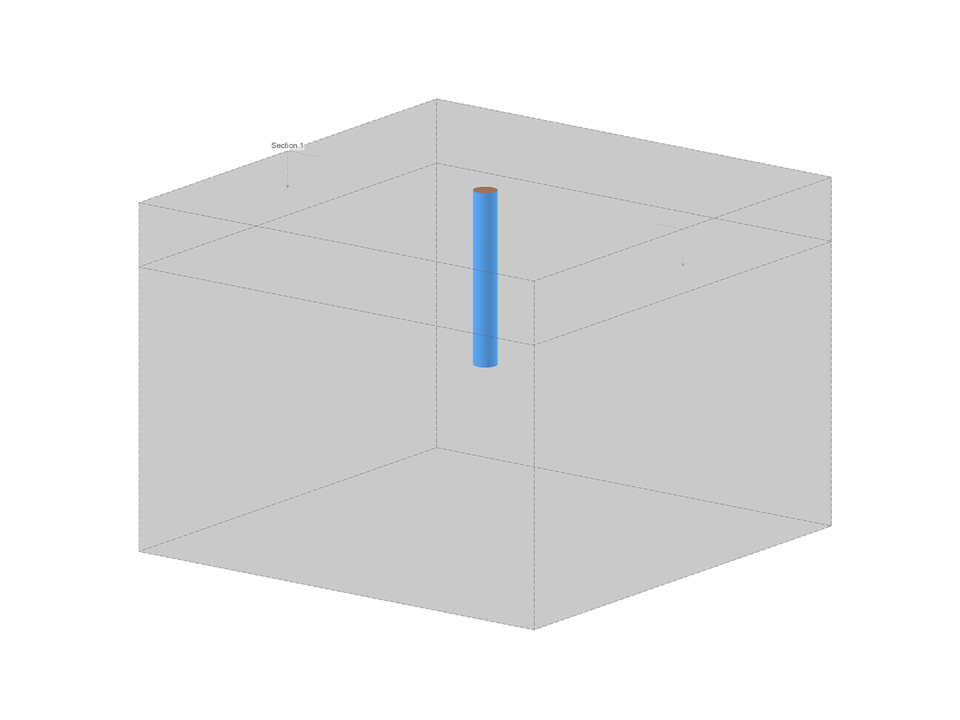

Modelo 005465 | Modelo de estaca individual para calibração através da curva de carga-deformação
  • Descrição
  • Avaliações (0)

O modelo mostra uma estaca única com consideração de um sólido de solo com solo de endurecimento modificado. As fases de construção, bem como um diagrama de cálculo detalhado, ilustram o comportamento carga-deformação de forma clara. Serve para calibração precisa e análise de fundações por estacas e mecânica dos solos. A curva de carga-deformação resultante apoia os engenheiros na derivação de curvas características realistas.

Modelo utilizado em
Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Modelo de estaca isolada para calibração com curva carga-deformação

Número de nós 14
Número de linhas 21
Número de barras 1
Número de superfícies 11
Número de sólidos 2
Número de casos de carga 9
Número de combinações de cargas 0
Número de combinações de resultados 0
Peso total 15216,300 t
Dimensões (métricas) 26,000 x 19,000 x 26,000 m
Dimensões (imperial) 85.3 x 62.34 x 85.3 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
