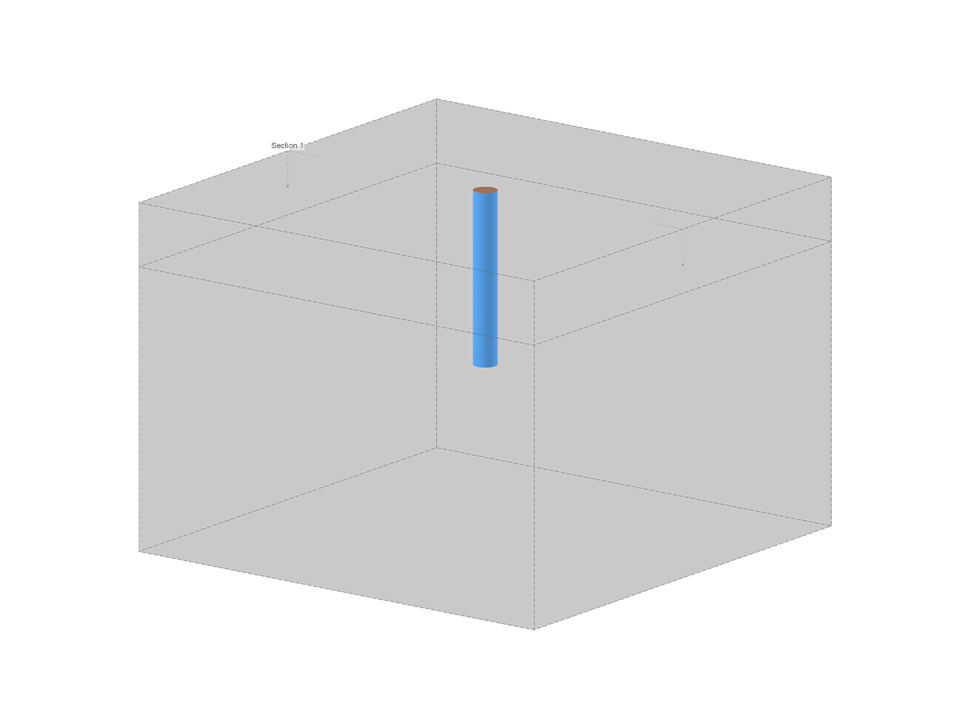

El modelo muestra un pilote individual incluyendo un sólido de suelo con Hardening Soil modificado. Las fases de construcción y un diagrama de cálculo detallado ilustran de manera clara el comportamiento carga-deformación. Sirve para la calibración y análisis precisos de cimentaciones de pilotes y mecánica del suelo. La curva resultante de carga-deformación ayuda a los ingenieros a derivar curvas características realistas.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Modelo de pilote aislado para calibración mediante curva carga-deformación
| Número de nudos | 14 |
| Número de líneas | 21 |
| Número de barras | 1 |
| Número de superficies | 11 |
| Número de sólidos | 2 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 15216.300 t |
| Dimensiones (métricas) | 26,000 x 19,000 x 26,000 m |
| Dimensiones (imperiales) | 85.3 x 62.34 x 85.3 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
