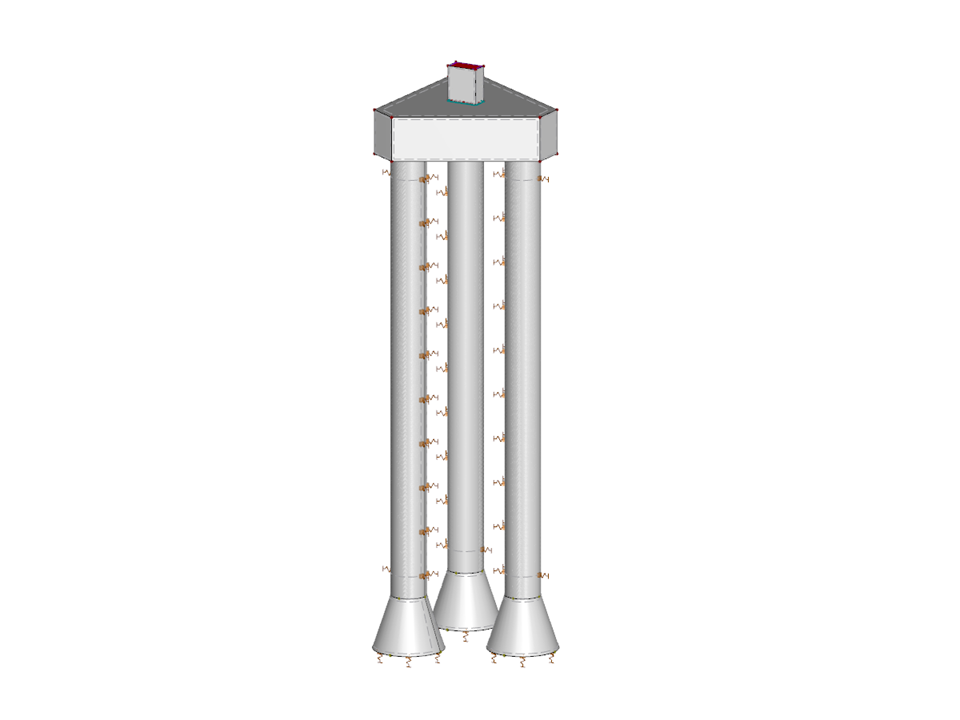

Cabeçalho de estaca com três estacas
  • Descrição
  • Avaliações (0)

O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

Cabeçalho de estaca com três estacas

Parâmetros de bloco editáveis dinamicamente
Número de nós 43
Número de linhas 58
Número de barras 7
Número de superfícies 32
Número de sólidos 8
Número de casos de carga 0
Número de combinações de cargas 0
Número de combinações de resultados 0
Peso total 65,839 t
Dimensões (métricas) 3,765 x 13,000 x 4,100 m
Dimensões (imperial) 12.35 x 42.65 x 13.45 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
