Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010 | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

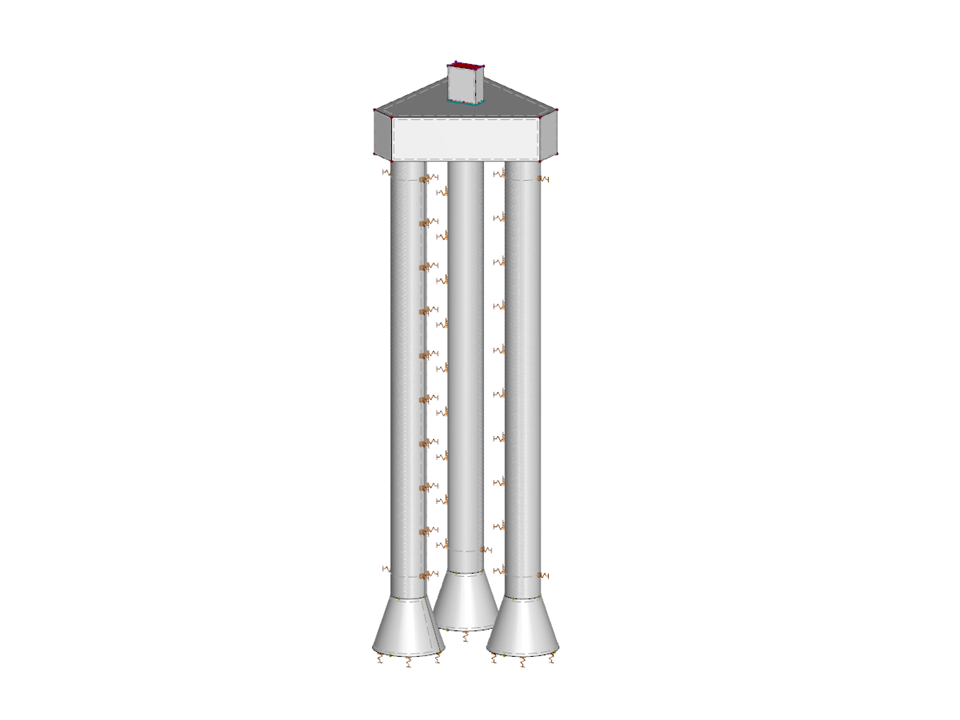

Pfahlkopf mit drei Pfählen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 43 |
| Anzahl Linien | 58 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 32 |
| Anzahl Volumenkörper | 8 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 65,839 t |
| Abmessungen (metrisch) | 3,765 x 13,000 x 4,100 m |
| Abmessungen (imperial) | 12.35 x 42.65 x 13.45 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
