Simulazione di ceppi termici con specificazione delle temperature assolute

RFEM und RSTAB können eine Wärmeausdehnung von Bauteilen mittels Temperaturlasten simulieren.

Poiché una variazione di temperatura globale del componente ha un effetto membrana e una variazione di temperatura sopra l'altezza del componente ha un effetto di flessione, il carico di temperatura è definito in due parti nella finestra di dialogo del carico:

  • Uniforme di temperatura Tc lungo l'asse x dell'asta (effetto membrana)
  • ΔT di temperatura non uniforme per l'asse y o z (effetto di flessione)

Simulazione di deformazioni termiche con specifica di temperature assolute
Simulazione di deformazioni termiche con specifica di temperature assolute

Se l'espansione termica è descritta per mezzo delle temperature superficiali dei componenti nel caso pratico esaminato, i dati di temperatura assoluta possono essere convertiti nella variazione di temperatura desiderata e nella differenza di temperatura come segue:

Tc=To+Tu2-Tref

Tc

Variazione di temperatura

To

Temperatura sulla superficie del componente

Tu

Temperatura sulla superficie inferiore del componente

Tref

Temperatura di riferimento - temperatura di montaggio
Variazione di temperatura

ΔT=To-Tu

ΔT

Gradiente di temperatura

To

Temperatura sulla superficie del componente

Tu

Temperatura sulla superficie inferiore del componente
Gradiente di temperatura

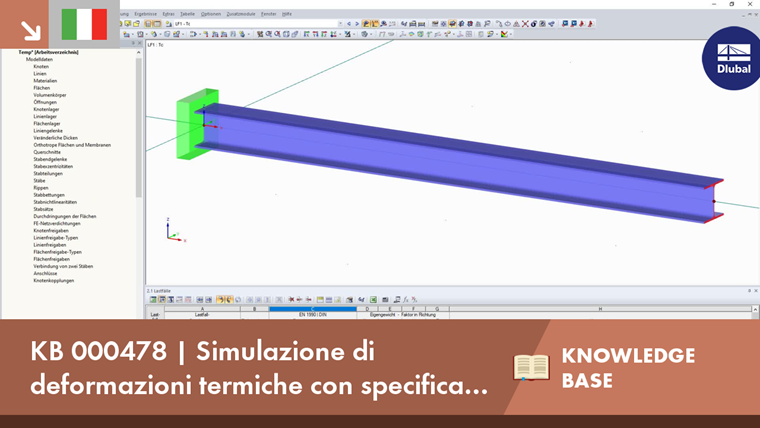

Cantilever in acciaio a carico termico
Cantilever in acciaio a carico termico
