Simulação de deformações térmicas com especificação de temperaturas absolutas

RFEM und RSTAB können eine Wärmeausdehnung von Bauteilen mittels Temperaturlasten simulieren.

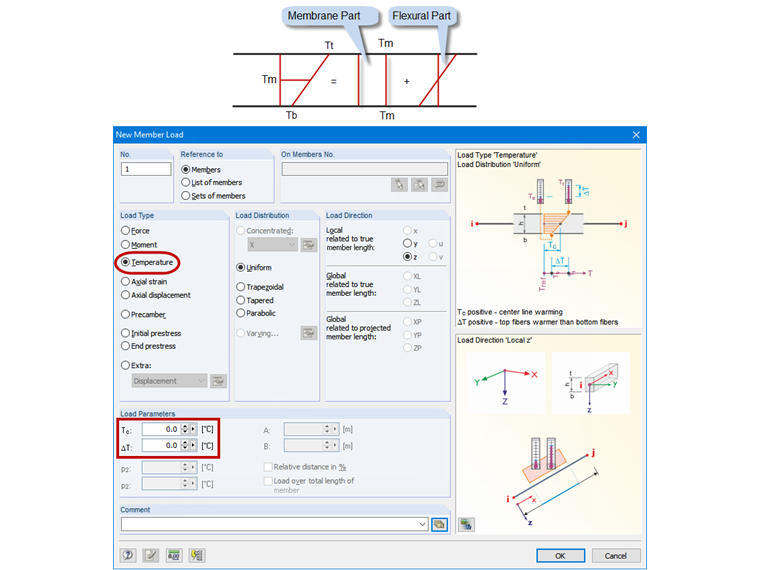

Uma vez que uma alteração global da temperatura do componente tem um efeito de membrana e uma alteração da temperatura sobre a altura do componente tem um efeito de flexão, a carga de temperatura é definida em duas partes na caixa de diálogo de carga:

Temperatura uniforme T_c ao longo do eixo x da barra (efeito de membrana)
Temperatura não uniforme ΔT para o eixo y ou z (efeito de flexão)

Se a expansão térmica é descrita por meio de temperaturas da superfície do componente no caso prático examinado, os dados de temperatura absolutos podem ser convertidos para a alteração de temperatura desejada e a diferença de temperatura da seguinte forma:

T_{c} = \frac{T_{o} + T_{u}}{2} - T_{r e f}

T_c	Alteração de temperatura
T_o	Temperatura na superfície do componente
T_u	Temperatura na superfície inferior do componente
T_ref	Temperatura de referência - temperatura de montagem

Alteração de temperatura

Δ T = T_{o} - T_{u}

ΔT	diferença de temperatura
T_o	Temperatura na superfície do componente
T_u	Temperatura na superfície inferior do componente

diferença de temperatura

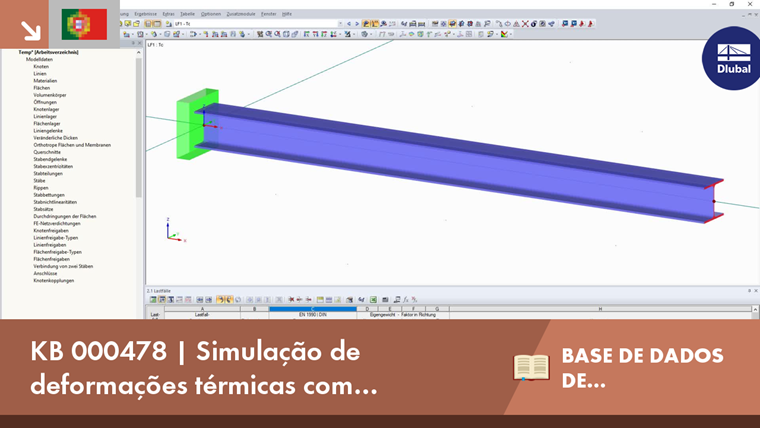

Cantilever de aço com carga de temperatura
