Symulacja odkształceń termicznych za pomocą parametrów bezwzględnych

RFEM und RSTAB können eine Wärmeausdehnung von Bauteilen mittels Temperaturlasten simulieren.

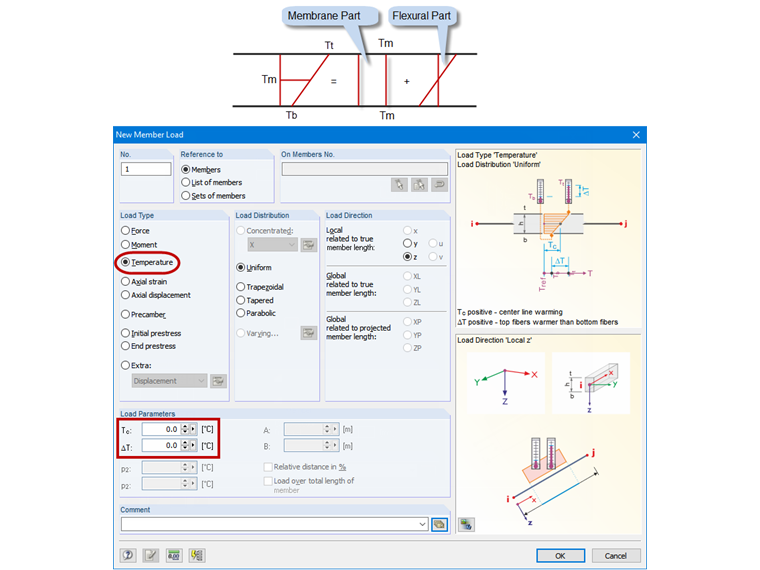

Ponieważ globalna zmiana temperatury elementu ma efekt membranowy, a zmiana temperatury na wysokości elementu ma wpływ na zginanie, obciążenie temperaturą jest definiowane w oknie dialogowym obciążenia w dwóch częściach:

Jednolita temperatura T_c wzdłuż osi pręta x (efekt membranowy)
Nierównomierna temperatura ΔT dla osi y lub z (efekt zginania)

Symulacja odkształceń termicznych z określeniem temperatur bezwzględnych

Jeżeli rozszerzalność cieplną opisano za pomocą temperatur powierzchni składowych w badanym przypadku praktycznym, dane temperatury bezwzględnej można przekształcić w żądaną zmianę temperatury i różnicę temperatur w następujący sposób:

T_{c} = \frac{T_{o} + T_{u}}{2} - T_{r e f}

T_c	Zmiana temperatury
T_o	Temperatura na powierzchni elementów
T_u	Temperatura na dolnej powierzchni elementu
T_ref	Temperatura odniesienia - temperatura montażu

Zmiana temperatury

Δ T = T_{o} - T_{u}

ΔT	gradient temperatury
T_o	Temperatura na powierzchni elementów
T_u	Temperatura na dolnej powierzchni elementu

gradient temperatury

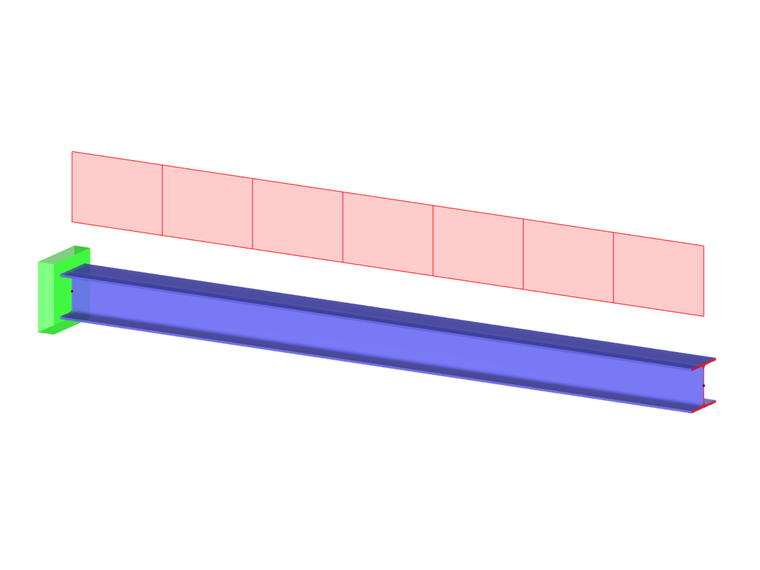

Stalowy wspornik obciążony temperaturą
