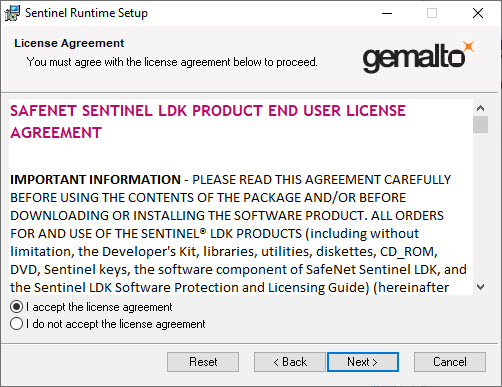

Ad eccezione di RWIND Simulation, tutti i prodotti Dlubal Software utilizzano lo stesso driver dongle. Es genügt daher beispielsweise die einmalige Aktualisierung bzw. Installation dieses Treibers.
Driver della chiavetta di CRANEWAY vs. RFEM e RSTAB
Qual è la differenza tra i driver dongle di CRANEWAY e RFEM o RSTAB?
Il signor Günthel fornisce supporto tecnico per i clienti di Dlubal Software e si prende cura delle loro richieste.
- Installazione
- RFEM 5
- RFEM 2D 5
- RSTAB 8
- RSTAB 2D 8
- RX-TIMBER Glued-Laminated Beam 2
- Tetto RX-TIMBER 2
- Arcareccio RX-TIMBER 2
- Trave continua RX-TIMBER 2
- Telaio RX-TIMBER 2
- RX-TIMBER colonna 2
- Controvento RX-TIMBER 2
- PLATE-BUCKLING 8 | Stand-alone
- SHAPE-MASSIVE 6.5x
- SHAPE-THIN 8
- SHAPE THIN 9
- CRANEWAY 8
- CONNETTORE 8.5x




Lo scopo di questo articolo tecnico è quello di eseguire una verifica secondo il metodo di verifica generale dell'Eurocodice 2 utilizzando un esempio di una colonna in cemento armato.

Le strisce di verifica consentono di posare l'armatura in modo efficiente. Dopo aver definito le strisce di progetto, il programma genera le aste dei risultati che integrano le forze interne delle superfici. Quando si progettano queste travi risultanti, la lunghezza di sviluppo dell'armatura viene calcolata automaticamente.
Utilizzando la creazione guidata delle strisce di progetto, è possibile generare le strisce di progetto in base alle dimensioni di una griglia dell'edificio. La larghezza delle strisce può essere calcolata automaticamente in base alla larghezza e alla lunghezza della campata (secondo ACI 318-19 8.4.1.5-7) o sulla base della lunghezza della campata pura (comunemente utilizzata in Europa). Inoltre, è possibile specificare una larghezza definita dall'utente.

In RFEM 6, esiste un controllo gerarchico tra le superfici di trasferimento del carico e i solai nel modello edificio. Pertanto, sono anche possibili pareti costituite da superfici di trasferimento del carico, ad esempio per considerare le facciate continue.

Nell'add-on "Comportamento non lineare del materiale", è possibile utilizzare il modello di materiale "Anisotropo | Danno" | per componenti strutturali in calcestruzzo. Questo modello di materiale consente di considerare i danni del calcestruzzo per aste, superfici e solidi.
È possibile definire un singolo diagramma tensioni-deformazioni tramite una tabella, utilizzare l'input parametrico per generare il diagramma tensioni-deformazioni o utilizzare i parametri predefiniti dalle norme. Inoltre, è possibile considerare l'effetto di irrigidimento a trazione.
Per l'armatura, entrambi i modelli di materiale non lineari "Isotropo | Plastico (aste)" e "Elastico | non lineare isotropo (aste)" sono disponibili.

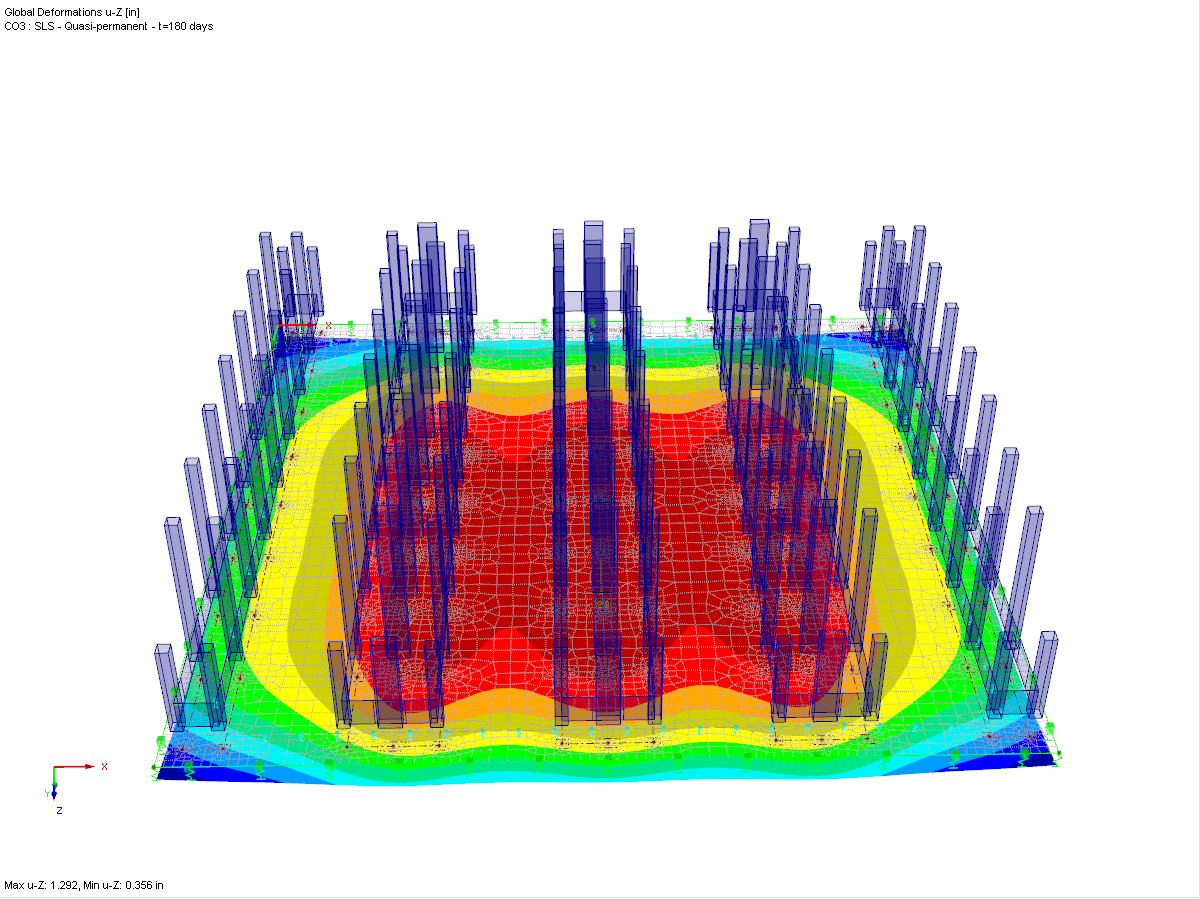

È possibile considerare gli effetti a lungo termine dovuti alla viscosità e al ritiro utilizzando il tipo di analisi "Analisi statica | di viscosità e ritiro (lineare)" che è stato recentemente rilasciato. La viscosità viene presa in considerazione allungando il diagramma tensione-deformazione del calcestruzzo del coefficiente (1+phi) e il ritiro come pre-deformazione del calcestruzzo. Analisi time step più dettagliate sono possibili utilizzando l'add-on "Analisi time-dependent (TDA)".
