Verifica della resistenza al fuoco in RF-CONCRETE Columns

In RF-CONCRETE Columns, ottengo un rapporto di progetto > 1 per il progetto di resistenza al fuoco. Come può essere eseguita la progettazione nel modulo aggiuntivo?

Risposta:

Il modulo aggiuntivo determina il necessario Bewehrung für die Tragfähigkeit. Der Brandschutznachweis wird als Nachweis basierend auf der ermittelten Bewehrung geführt. L'armatura non sarà aumentata in questo processo. Sollte der Nachweis nicht erfüllt sein, kann entweder manuell eine höhere Bewehrung definiert werden oder es erfolgt eine Anpassung der Betondeckung, um zu verhindern, dass die angesetzte Bewehrung durch die Brandeinwirkung zu sehr geschädigt wird.

FAQ|003242
IT-US | Bandiera FAQ
[EN] FAQ 003242 | In RF ‑ CONCRETE Columns, ottengo un rapporto di progetto 1 per il progetto di resistenza al fuoco ...

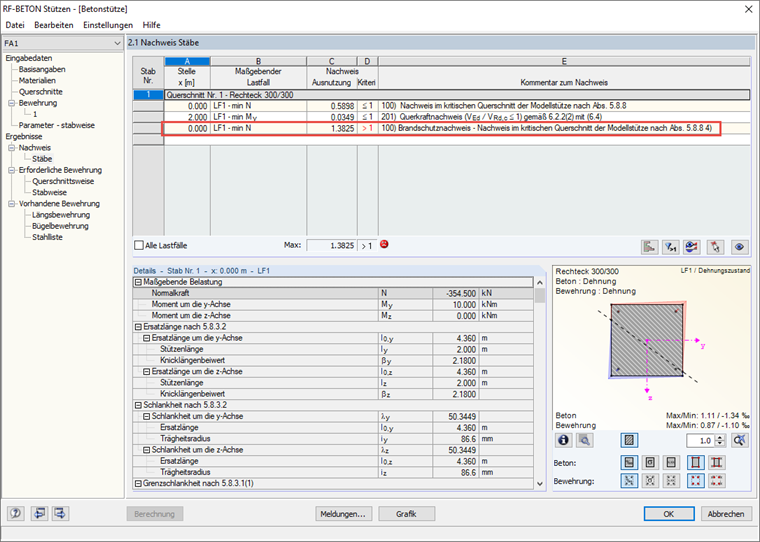

Progetto della resistenza al fuoco
Progetto della resistenza al fuoco
