Domanda

Ho idealizzato una rastremazione utilizzando una sezione trasversale iniziale e finale (calcolata in SHAPE‑THIN) e calcolato un telaio. Durante il calcolo delle tensioni in STEEL, appare il messaggio di errore "L'asta rastremata contiene sezioni trasversali incompatibili". Qual è l'errore?


Risposta:

Questo messaggio appare se entrambe le sezioni trasversali della rastremazione hanno un diverso numero di punti di tensione.

Le tensioni in STEEL sono determinate con i momenti secondi dell'area e le distanze dai punti di tensione. Ora, se la sezione trasversale iniziale e finale della rastremazione hanno numeri e posizioni diversi dei punti di tensione, il programma non può interpolare i valori intermedi. Nella modalità di rendering, spesso non viene visualizzata alcuna rastremazione, ma solo le due sezioni trasversali all'inizio e alla fine. È possibile vedere una "interruzione" nel mezzo dell'asta.

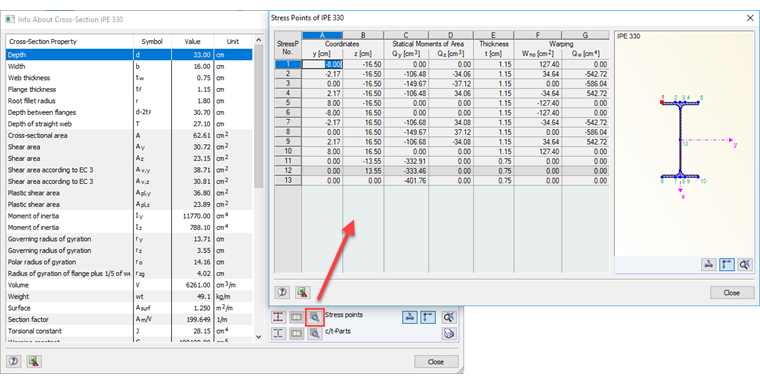

Puoi guardare i punti di tensione di una sezione trasversale nei suoi dettagli. Facendo clic sul pulsante [Dettagli dei punti di tensione], è possibile aprire una tabella che mostra i valori esatti per i punti di tensione (numero, posizione e così via).

Per risolvere il problema, è necessario creare lo stesso numero di punti di tensione. È possibile farlo, ad esempio, creando una sezione trasversale alla fine della rastremazione come copia della sezione trasversale iniziale e regolando l'altezza. Tuttavia, la forma originale deve essere preservata. Pertanto, potrebbe essere necessario modellare anche un rinforzo molto piccolo.

È anche possibile creare le sezioni trasversali rastremate con le sezioni della libreria RSTAB: A tale scopo, ci sono le "Sezioni a I rinforzate con sezione a T inferiore" tra le sezioni trasversali saldate.



;
