回复:
如果楔形结构的两个截面有不同数量的应力点，就会出现该信息。
Die Spannungen in STAHL werden mit den Trägheitsmomenten und den Abständen zu den Spannungspunkten bestimmt. Weisen der Anfangs- und Endquerschnitt einer Voute eine unterschiedliche Anzahl und Lage der Spannungspunkte auf, kann das Programm die Zwischenwerte nicht interpolieren. Im Renderingmodus wird dann auch keine Voute dargestellt, sondern nur die beiden Profile am Anfang und Ende. In der Mitte des Stabes treffen beide aufeinander.

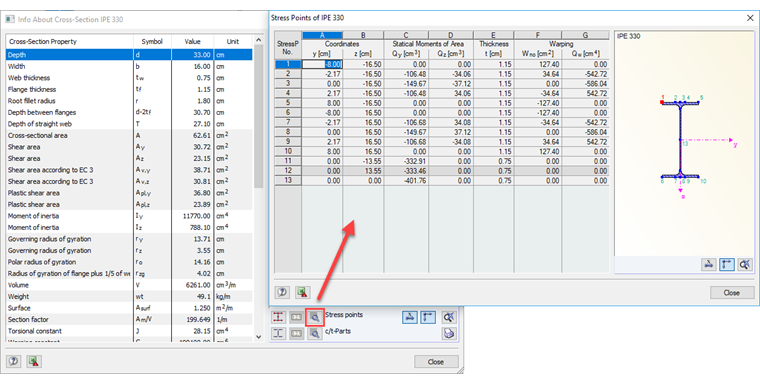

Die Profil-Spannungspunkte können Sie unter den Details des Querschnitts einsehen. Hinter der Schaltfläche [Details der Spannungspunkte] verbirgt sich eine Tabelle mit den genauen Werten zu den Spannungspunkten (Anzahl, Lage etc.).
Zur Lösung müssen Sie also die gleiche Anzahl an Spannungspunkten herstellen. Dies können Sie beispielsweise dadurch erreichen, indem Sie das Profil am Ende der Voute als Kopie des Anfangsprofils erzeugen und Höhe anpassen. Die Grundform muss aber erhalten bleiben. Es kann daher erforderlich sein, dass Sie ebenfalls eine minimale Verstärkung modellieren.
Sie könnten die Voutenquerschnitte auch mit den Profilen der RSTAB-Bibliothek erzeugen: Hierzu stehen unter den geschweißten Profilen die "Voutenprofile unten verstärkt IVU" zur Verfügung.
