Résultats de la vérification à l’ELS

J’ai une question au sujet des résultats de la vérification à l’ELS : comment expliquer l’augmentation de la charge propre par un facteur de 1,8 et de la charge d’exploitation par un facteur de 1,48 dans les combinaisons de résultats pour la vérification à l’ELS ?

Réponse:

Ces augmentations résultent des parts de fluage dans la combinaison quasi-permanente. Un aperçu des combinaisons à analyser à l’ELU selon l’EN 1995-1-1 se trouve ici ou dans les liens de la FAQ :

Les composants de fluage sont simplement ajoutées, par exemple, avec 0,8 x le poids propre à la déformation caractéristique. Cela donne ensuite le coefficient 1,8 (voir également le chapitre 2.2.3 dans l’EN 1995-1-1).

Dans le cas concret, les coefficients suivants doivent être appliqués pour la situation de projet quasi-permanente :
Gk ⋅ (1 + 0,8) + Qk ⋅ (1 + 0,6 ⋅ 0,8) = Gk ⋅ 1,8 + Qk ⋅ 1,48

∑j≥1 Gk,j1+kdef+P+Qk,11+ψ2,1kdef+∑i≥1 Qk,iΨ0,i+Ψ2,ikdef
Bemessungssituation - GZG - Charakteristisch / Quasi-ständig

faq|004875
FR | Drapeau FAQ
[FR] FAQ 004875 | J'ai une question sur les résultats de la vérification à l'état limite de service : Comment est-ce que...

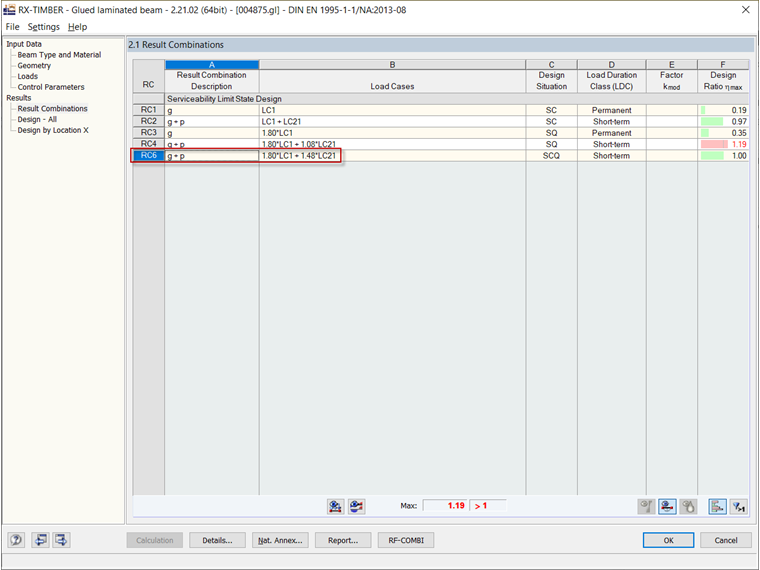

Fenêtre 2.1 Combinaisons de résultats
Fenêtre 2.1 Combinaisons de résultats
Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
