Результаты расчёта по предельным состояниям по пригодности к эксплуатации

У меня вопрос по результатам расчёта по предельным состояниям по пригодности к эксплуатации: как можно объяснить увеличение постоянной нагрузки на 1,8 и полезной нагрузки на 1,48 в расчетном сочетании по 2-й группе ПС?

Ответ:

Эти увеличения связаны с компонентами ползучести в квазипостоянном сочетании. Обзор сочетаний, которые необходимо рассчитывать в предельных состояниях по пригодности к эксплуатации по DIN EN 1995-1-1, вы можете найти по ссылкам в FAQ:

Компоненты ползучести затем просто добавляются к нормативной деформации; например, с 0,8 × собственный вес. Так получается коэффициент 1,8 (см. также раздел 2.2.3 в EN 1995 1 1).

В конкретном случае для квазипостоянной расчётной ситуации нужно использовать следующие коэффициенты:

Gk ⋅ (1 + 0,8) + Qk ⋅ (1 + 0,6 ⋅ 0,8) = Gk ⋅ 1,8 + Qk ⋅ 1,48

∑j≥1 Gk,j1+kdef+P+Qk,11+ψ2,1kdef+∑i≥1 Qk,iΨ0,i+Ψ2,ikdef
Bemessungssituation - GZG - Charakteristisch / Quasi-ständig

Часто задаваемые вопросы|004875
EN-US | Флаг FAQ
[EN] FAQ 004875 | У меня вопрос относительно результатов расчета предельного состояния по пригодности к эксплуатации: Как ...

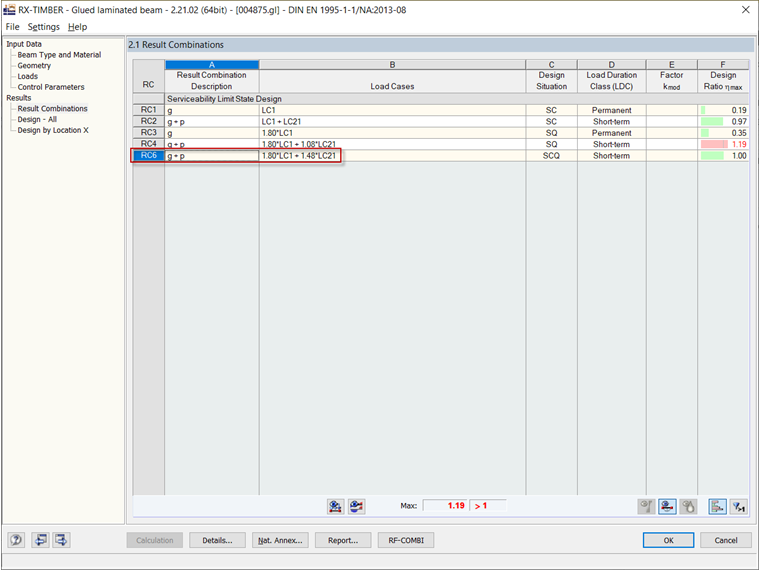

Окно 2.1 Расчетные сочетания
Окно 2.1 Расчетные сочетания
Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
