Risultati in verifica SLE

Ho una domanda riguardo ai risultati della verifica allo Stato Limite di Esercizio: come si spiega l'aumento del carico proprio per il fattore 1,8 e del carico utile per 1,48 nelle combinazioni di risultati per la verifica SLE?

Risposta:

Questi incrementi risultano dai componenti di ritiro nella combinazione quasi-permanente. Una panoramica delle combinazioni da analizzare nello stato limite di esercizio secondo la EN 1995-1-1 è disponibile qui.

I componenti di ritiro vengono semplicemente aggiunti alla deformazione caratteristica, ad esempio con 0,8 x peso proprio. Ne risulta il coefficiente 1,8 (vedere anche capitolo 2.2.3 nella EN 1995-1-1).

Nel caso specifico, per la situazione di calcolo quasi-permanente, devono essere applicati i seguenti coefficienti: Gk ⋅ (1 + 0,8) + Qk ⋅ (1 + 0,6 ⋅ 0,8) = Gk ⋅ 1,8 + Qk ⋅ 1,48

∑j≥1 Gk,j1+kdef+P+Qk,11+ψ2,1kdef+∑i≥1 Qk,iΨ0,i+Ψ2,ikdef
Bemessungssituation - GZG - Charakteristisch / Quasi-ständig

FAQ|004875
IT-US | Bandiera FAQ
[IT] FAQ 004875 | Ho una domanda sui risultati della verifica allo stato limite di esercizio: Com'è...

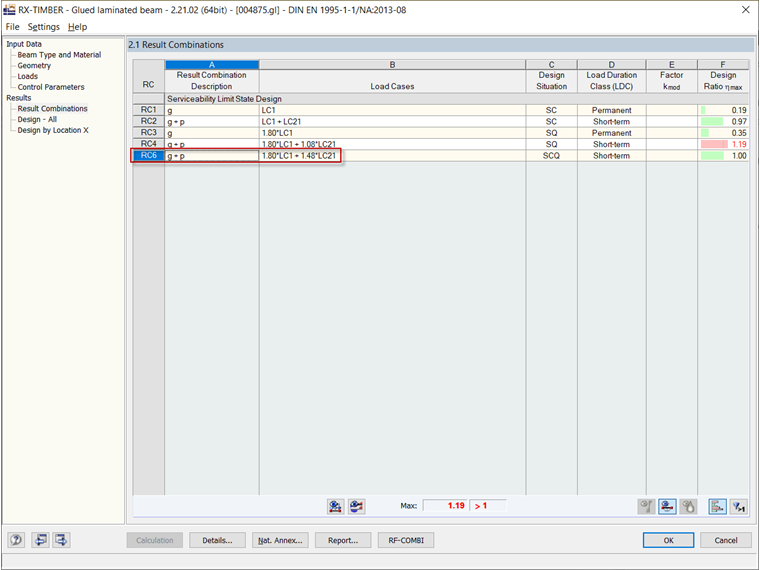

Finestra 2.1 Combinazioni di risultati
