Enfoques de proyecto para determinar la resistencia a fallo del terreno según el Eurocódigo 7 (EN 1997-1)

En el Eurocódigo 7, apartado 2.4.7.3.4, hay tres enfoques de proyecto para determinar la resistencia al fallo del terreno.

• Enfoque 1

• Enfoque 2

• Enfoque 3

En este artículo, se comparan los enfoques en el modelo de una losa de cimentación con un pilar. Las diferencias entre los enfoques individuales radican en los coeficientes parciales de seguridad que afectan a varios valores de influencia. Estos incluyen las acciones o cargas, parámetros del suelo y resistencias. Es importante mencionar que estas reducciones o aumentos a veces ocurren en las aproximaciones en combinación. Además, el Anejo Nacional alemán describe reglas especiales para la aplicación del enfoque 2, que también se conoce como enfoque de proyecto 2* o 2+. En el texto siguiente y en RFEM 6, se utiliza el término 2* para este enfoque.

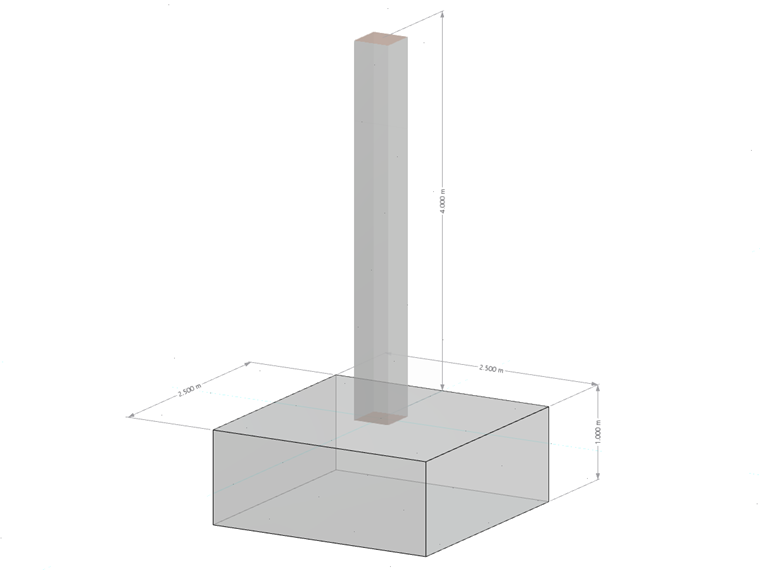

Sistema de losa de cimentación con pilar

Losa de cimentación

• Longitud: w_x = 2,50 m
• Anchura: w_y = 2,50 m
• Espesor: t = 1,00 m
• Profundidad de empotramiento: D = 1,00 m
• Peso propio G_p,k = 156,25 kN con γ = 25 kN/m³

Pilar

• Longitud: c_x = 0,50 m
• Anchura: c_y = 0.50 m
• Altura: h = 4,00 m
• Peso propio: G_c,k = 25 kN con γ = 25 kN/m³

Parámetro del suelo

• Ángulo de fricción: φ'_d = 32°
• Parámetro de cortante para la cohesión: c'_k = 15 kN/m²
• Densidad del suelo junto a la losa de cimentación: γ_1.k 20 kN/m³
• Densidad aparente del suelo debajo de la losa de cimentación: γ_2,k = 20 kN/m³

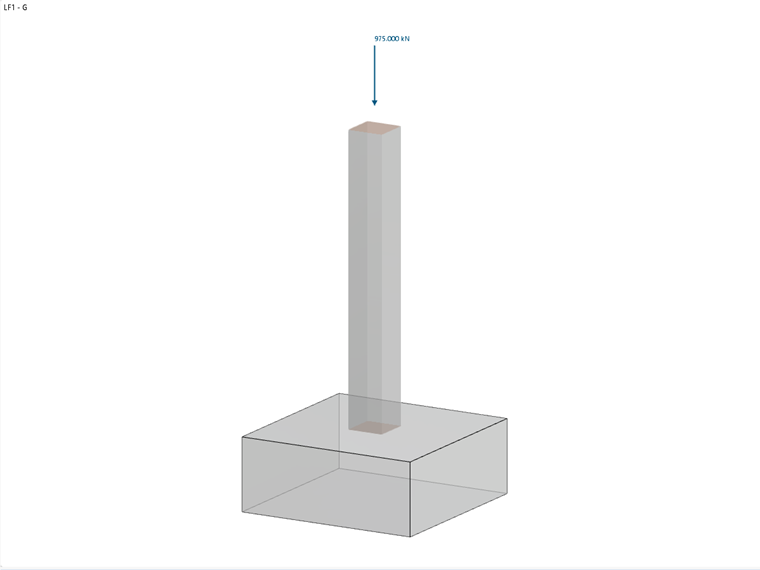

Caso de carga 1 - Cargas permanentes

• Vertical: V_G,z,k = 975 kN

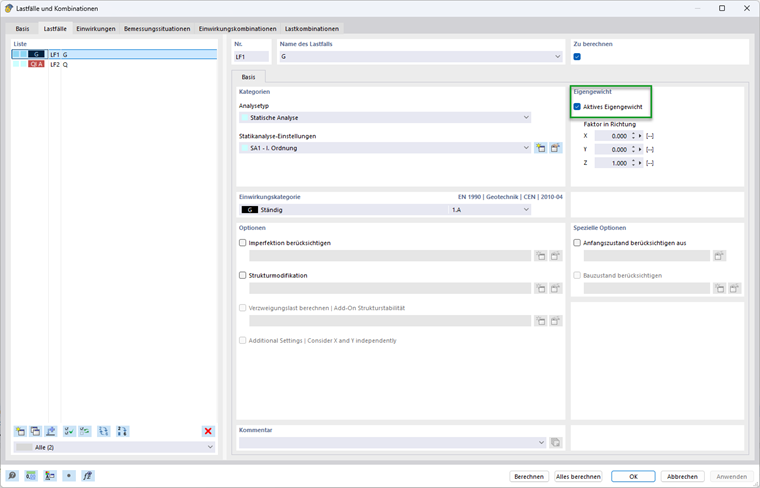

Incluyendo el peso propio del pilar G_c,k = 25 kN y la cimentación G_p,k = 156,25 kN, la suma de las cargas verticales permanentes es V_G,k,tot = 156,25 kN + 25 kN + 975 kN = 1.156,25 kN. El peso propio de la cimentación se tiene en cuenta automáticamente con el peso propio de la estructura siempre que se seleccione la casilla de verificación "Peso propio activo". Si el peso propio se va a introducir manualmente, es necesario definir cargas adicionales para la cimentación.

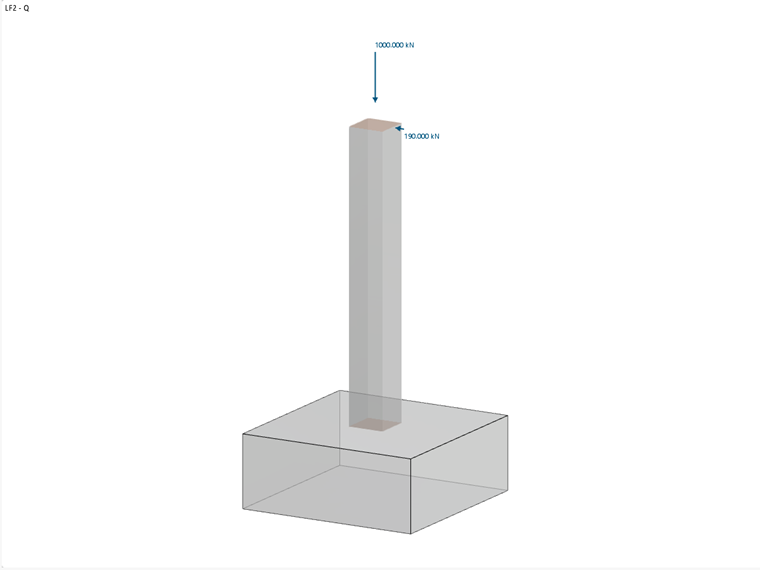

Caso de carga 2 – Cargas variables

• Vertical: V_Q,z,k = 1 000 kN
• Horizontal: H_Q,x,k = 190 kN

Coeficientes parciales

La siguiente tabla muestra los coeficientes parciales de seguridad según EN 1997-1, A.3.

Acciones A	Símbolo	A1	A2
Cargas permanentes	γG	1,35	1,00
Cargas variables	γQ	1,50	1,30
Parámetros del suelo (material M)	Símbolo	M1	M2
Ángulos de cortante eficaces	γ'φ	1,00	1,25
Cohesión efectiva	γ'c	1,00	1,25
Peso específico	γγ	1,00	1,00
Resistencia R	Símbolo	R1	R2	R3
Fallo del terreno	γR;v	1,00	1,40	1,00
Deslizamiento	γR;h	1,00	1,40	1,00

Enfoque 1

Este enfoque de proyecto utiliza dos conjuntos diferentes de coeficientes parciales de seguridad.

En la primera combinación 1-1, se utilizan los coeficientes parciales de seguridad A1, M1 y R1, con A1 (γ_G = 1,35; γ_Q = 1,5) aumentando las acciones desfavorables en la cimentación, M1 (γ'_φ = γ'_c = γ_γ = 1,00) sin reducir los parámetros del suelo, y R1 (γ_R;v = γ_R;h = 1,00) sin reducir las resistencias.

En la segunda combinación 1-2, se utilizan A2, M2 y R1, con A2 (γ_G = 1,00; γ_Q = 1,30) aumentando las acciones menos que A1, y M2 (γ'_φ = γ '_c = 1,25; γ γ_γ = 1,00) reduciendo los parámetros del suelo al reducir la resistencia del suelo al fallo del terreno.

Para el análisis, el cálculo se debe realizar con ambos conjuntos de coeficientes parciales de seguridad, y el conjunto con la razón más alta es determinante.

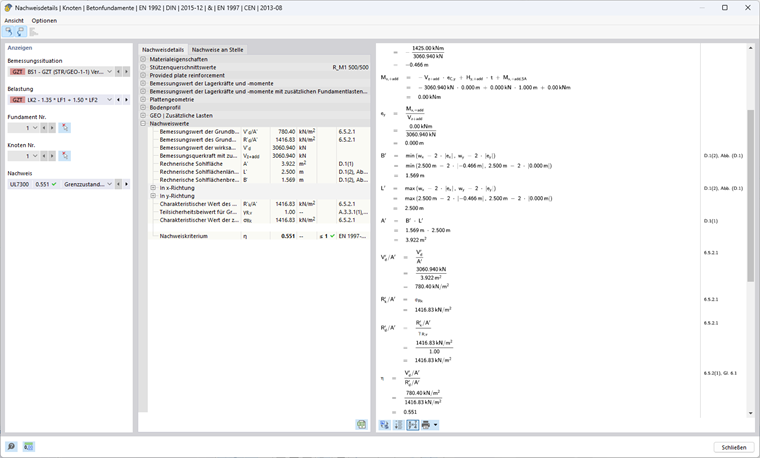

Enfoque 1 (combinación 1-1) según EN 1997-1, 2.4.7.3.4.2

Cálculo de la resistencia a fallo del terreno

Excentricidad e_x de la carga vertical eficaz en dirección x

El esfuerzo cortante de cálculo con cargas de cimentación adicionales V_z,+add así como el valor del momento flector de cálculo resultante M_y,+add en el centro de la base de la cimentación son necesarios para determinar la excentricidad de las cargas verticales eficaces.

V_z,+add,d = γ_G ⋅ V_G,k + γ_Q ⋅ V_Q,k = 1,35 ⋅ 1.156,25 kN + 1,5 ⋅ 1.000 kN = 3.060,94 kN

H_Q,x,d =γ_Q ⋅H_Q,x,k = 1,50 ⋅ 190 kN = 285 kN

M_y,+add,d = (t + h) ⋅ H_Q,x,d = (1,00 m + 4,00 m) ⋅ 285 kN = 1.425 kNm

e_x = -M_y,+add,d / V_z,+add,d = -1,425 kNm /3.060,94 kN = -0,466 m

Longitud, anchura y base eficaces de la cimentación

La carga excéntrica reduce la base de cimentación admisible.

w_x - 2 ⋅ |e_x| = 2,50 m - 2 ⋅ 0,466 m = 1,569 m

w_y - 2 ⋅ |e_y| = 2,50 m - 2 ⋅ 0,000 m = 2,500 m

Longitud eficaz: L' = max(w_x - 2 ⋅ |e_x|; w_y - 2 ⋅ |e_y|) = 2,500 m

Anchura eficaz: B' = min(w_x - 2 ⋅ |e_x|; w_y - 2 ⋅ |e_y|) = 1,569 m

Área eficaz: A' = L' ⋅ B' = 2,500 m ⋅ 1,569 m = 3,922 m²

Parámetros del suelo a usar

Ángulo de fricción: φ'_d = arctan(tan(φ'_k ) / γ'_φ ) = arctan(tan(32°) / 1,00) = 32°

Parámetro de cortante para la cohesión: c'_d = c'_k / γ'_c = 15 kN/m² / 1,00 = 15 kN/m²

Densidad aparente: γ_1d = γ_2d = γ_1k / γ_γ = γ_2k / γ_γ = 20 kN/m³ / 1,00 = 20 kN/m³

El ángulo de fricción φ' describe el ángulo en el que se alcanza la resistencia a cortante de un suelo por la fricción entre los componentes del suelo. Por el contrario, la cohesión c' se refiere a la relación de la resistencia a cortante que resulta de los esfuerzos de unión internos entre los componentes del suelo, independientemente de la tensión aplicada. Ambos parámetros juegan un papel central en la determinación de la resistencia a cortante de un suelo bajo varias condiciones de carga. El peso del suelo junto a la losa de cimentación se denota por_γ1d, el peso del suelo debajo de la losa de cimentación por_γ2d.

Coeficientes de capacidad de carga

_Nq = eπ^{⋅ tan(φ'_d )} ⋅ tan²(45°+φ'_d/2) = e^{π ⋅ tan(32°)} ⋅ tan²(45° + 32°/2) = 23,18

El factor_Nq considera la capacidad de carga debida al peso propio del suelo.

_{Nc = (Nq-} 1) ⋅ cot(φ'_d ) = (23,18 kN - 1) ⋅ cot(32°) = 35,49

El factor N_c tiene en cuenta la capacidad de carga debida a la cohesión del suelo.

_Nγ = 2 ⋅ (_Nq - 1) ⋅ tan(φ'_d ) = 2 ⋅ (23,18 kN - 1) ⋅ tan(32°) = 27,72 mit δ ≥ φ'_d/2 (base rugosa)

El factor N_γ considera la capacidad de carga debida a la resistencia a cortante del suelo.

Inclinación de la base de la cimentación

_bq = (1 - α ⋅ tan(φ'_d ))² = (1 - 0)² = 1

b_c = b_q - (1 - b_q )/(N_c ⋅ tan(φ'_d )) = 1 - 0 = 1

_bγ =_bq = 1

En este ejemplo, la inclinación del área de la base α = 0°, y por lo tanto no tiene influencia en la resistencia al aplastamiento.

Coeficientes de forma para secciones rectangulares

Las fórmulas para otras secciones se pueden encontrar en el Eurocódigo 1997-1, D.4.

_sq = 1 + B'/L' ⋅ sin(φ'_d ) = 1 + 1,569 m/2,50 m ⋅ sin(32°) = 1,333

_sc = (sq ⋅_Nq - 1)/(_Nq - 1) = (_1,333 ⋅ 23,18 - 1)/(23,18 - 1) = 1,348

_sγ = 1 - 0,3 ⋅ B'/L' = 1 - 0,3 ⋅ 1,569 m/2,50 m = 0,812

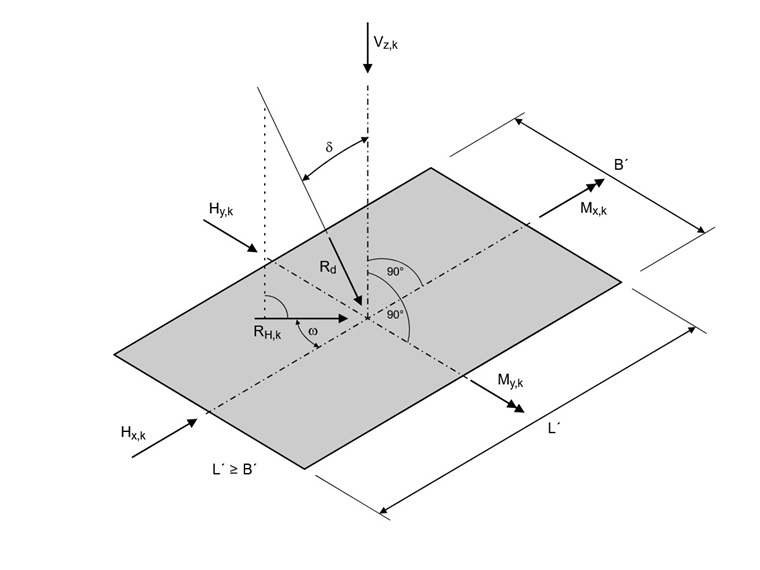

Coeficientes de pendiente

m = (2 + L'/B')/(1 + L'/B') ⋅ cos²(ω) + (2 + B'/L')/( 1 + B'/L') ⋅ sen²(ω)
= 0 + (2 + 1,569 m/2,500 m)/(1 + 1,569 m/2,500 m) ⋅ sen²(90°) = 1,614

_iq = (1 - H_d/(V_d + A' ⋅ c'_d ⋅ cot(φ'_d )))^m
= (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 15kN/m² ⋅ cot(32°)))^1,614 = 0,858

i_c = i_q - (1 - i_q )/(N_c ⋅ tan(φ'_d ))
= 0,858 - (1 - 0,858)/(35,49 ⋅ tan(32°)) = 0,852

_iγ = (1 - H_d/(V_d + A' ⋅ c'_d ⋅ cot(φ'_d )))^m+1
= (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 15kN/m² ⋅ cot(32°)))^1,614+1 = 0,781

El coeficiente de la pendiente depende del ángulo ω.

Resistencia al aplastamiento

Influencia de la profundidad de la cimentación (el suelo adyacente a la cimentación y cargas adicionales):

σ_R,q = q'_d ⋅ N_q ⋅ b_q ⋅ s_q ⋅ i_q = 20 kN/m² ⋅ 23,18 ⋅ 1 ⋅ 1,333 ⋅ 0,858 = 530,14 kN/m² con q'_d = γ_1d ⋅ D

Influencia de la cohesión:

σ_R,c = c'_re ⋅ norte_do ⋅ segundo_do ⋅ s_do ⋅ yo_c = 15 kN/m² ⋅ 35,49 ⋅ 1 ⋅ 1,348 ⋅ 0,852 = 611,11 kN/m²

Influencia del ancho de la cimentación (el suelo bajo la cimentación):

σ_R,γ = 0,5 ⋅ γ'_d ⋅ B' ⋅ norte_γ ⋅ b_γ ⋅ s_γ ⋅ i_γ = 0,5 ⋅ 20 kN/m³ ⋅ 1,569 m ⋅ 27,72 ⋅ 1 ⋅ 0,812 ⋅ 85,7 = 0,7 kN/m² con γ'_d = γ_2d

Empuje admisible del terreno:

σR_,k =_Rk/A' = σs_,q + σs_,c + σs_,γ = 530,14 kN/m² + 611,11 kN/m² + 275,57 kN/m² = 1.416,83 kN/m²

σ_R,d = σ_s,k/γ_R;v = 1.416,83 kN/m²/1,00 = 1.416,83 kN/m²

Presión del suelo existente:

σE_,d= Vd/A' = 3.060,94 kN/3,922 m² = 780,40 kN/m²

Diseño

η1 = σ_E,d/σ_R,d = 780,40 kN/m²/1.416,83 kN/m² = 0,551 ≤₁

Aproximación 1 (combinación 1-2) según EN 1997-1, 2.4.7.3.4.2

Cálculo de la resistencia a fallo del terreno

Excentricidad e_x de la carga vertical eficaz en dirección x

V_z,+add,d = 1,00 ⋅ 1 156,25 kN + 1,30 ⋅ 1 000 kN = 2 456,25 kN

_HQ,x,d = 1,30 ⋅ 190 kN = 247 kN

My_,+add,d = (1,00 m + 4,00 m) ⋅ 247 kN = 1.235 kNm

e_x = -1.235 kNm/2.456,25 kN = -0,503 m

Longitud, anchura y base eficaces de la cimentación

Longitud eficaz: L' = máx⁡(2,500 m; 2,500 m - 2 ⋅ 0,503 m) = 2,500 m

Anchura eficaz: B' = mín⁡(2,500 m; 2,500 m - 2 ⋅ 0,503 m) = 1,494 m

Área eficaz: A' = 2,500 m ⋅ 1,494 m = 3,736 m²

Parámetros del suelo a usar

Ángulo de fricción: φ'_d = arctan(tan(32°)/1,25) = 26,56°

Parámetro de cortante para la cohesión: c'_d = 15 kN/m²/1,25 = 12 kN/m²

Densidad aparente: _γ1d =_γ2d = 20 kN/m³/1,00 = 20 kN/m³

Coeficientes de capacidad de carga

_Nq = eπ^{⋅ tan(26,56°)} ⋅ tan²(45° + 26,56°/2) = 12,59

_Nc = (12,59 kN - 1) ⋅ cot(26,56°) = 23,18

_Nγ = 2 ⋅ (12,59 kN - 1) ⋅ tan(26,56°) = 11,59 con δ ≥ φ'_d/2 (base rugosa)

Inclinación de la base de la cimentación

b_q = b_c = b_γ = 1 ya que α = 0°

Coeficientes de forma para secciones rectangulares

s_q = 1 + 1,494 m/2,500 m ⋅ sin(26,56°) = 1,267

sc = (1,267 ⋅_12,59-1 )/(12,59 - 1) = 1,290

_sγ = 1 - 0,3 ⋅ 1,494 m/2,500 m = 0,821

Coeficientes de pendiente

m = 0 + (2 + 1,494 m/2,500 m)/(1 + 1,494 m/2,500 m) ⋅ sen²(90°) = 1,626

_iq = (1 - 247 kN/(2 456,25 kN + 3,736 m² ⋅ 12 kN/m² ⋅ cot(26,56°)))^1,626 = 0,847

i_c = 0,847 - (1 - 0,847)/(12,59 ⋅ tan(26,56°)) = 0,834

_iγ = (1 - 247 kN/(2.456,25 kN + 3,736 m² ⋅ 12kN/m² ⋅ cot(26,56°)))^{1,626 + 1} = 0,765

Resistencia al aplastamiento

Influencia de la profundidad de la cimentación (el suelo adyacente a la cimentación y cargas adicionales):

σ_R,q = 20 kN/m² ⋅ 12,59 ⋅ 1 ⋅ 1,267 ⋅ 0,847 = 270,26 kN/m² con q'_d = γ_1d ⋅ D

Influencia de la cohesión:

σ_R,c = 12 kN/m² ⋅ 23,18 ⋅ 1 ⋅ 1,1290 ⋅ 0,834 = 299,31 kN/m²

Influencia del ancho de la cimentación (el suelo bajo la cimentación):

σ_R,γ = 0,5 ⋅ 20 kN/m³ ⋅ 1,494 m ⋅ 11,59 ⋅ 1 ⋅ 0,821 ⋅ 0,765 = 108,68 kN/m² con γ'_d = γ_2d

Empuje admisible del terreno:

σR_,k = σR_,d = 270,26 kN/m² + 299,31 kN/m² + 108,68 kN/m² = 678,25 kN/m²

Presión del suelo existente:

σ_E,d = 2.456,25 kN/3,736 m² = 657,45 kN/m²

Diseño

η2 =_657,45 kN/m²/678,25 kN/m² = 0,969 ≤ 1

Enfoque de proyecto 1

η₌ máx(η1; η2) = máx(_0,551 ; 0,969) = 0,969 ≤ 1

Aproximación 2 según EN 1997-1, 2.4.7.3.4.2

En este enfoque de cálculo, se utiliza un conjunto de coeficientes parciales de seguridad A1, M1 y R2, con A1 (γ_G = 1,35; γ_Q = 1,5) aumentando las acciones desfavorables en la cimentación, y M1 (γ'_φ = γ '_c = γ_γ = 1,00) sin reducir los parámetros del suelo, pero con R2 (γ_R;v = γ_R;h = 1,40) reduciendo las resistencias.

Cálculo de la resistencia a fallo del terreno

Excentricidad e_x de la carga vertical eficaz en dirección x

V_z,+add,d = 1,35 ⋅ 1 156,25 kN + 1,50 ⋅ 1 000 kN = 3 060,94 kN

_HQ,x,d = 1,50 ⋅ 190 kN = 285 kN

My_,+add,d = (1,00 m + 4,00 m) ⋅ 285 kN = 1.425 kNm

e_x = -1.425 kNm/3.060,94 kN = -0,466 m

Longitud, anchura y base eficaces de la cimentación

Longitud eficaz: L' = máx(2,500 m; 2,500 m - 2 ⋅ 0,466 m) = 2,500 m

Anchura eficaz: B' = mín(2,500 m; 2,500 m - 2 ⋅ 0,466 m) = 1,569 m

Área eficaz: A' = 2,500 m ⋅ 1,569 m = 3,922 m²

Parámetros del suelo a usar

Ángulo de fricción: φ'_d = 32°

Parámetro de cortante para la cohesión: c'_d = 15 kN/m²

Densidad aparente: _γ1d =_γ2d = 20 kN/m³

Coeficientes de capacidad de carga

_Nq = eπ^{⋅ tan(32°)} ⋅ tan²(45° + 32°/2) = 23,18

_Nc = (23,18 kN - 1) ⋅ cot(32°) = 35,49

_Nγ = 2 ⋅ (23,18 kN - 1) ⋅ tan(32°) = 27,72 con δ ≥ φ'_d/2 (base rugosa)

Inclinación de la base de la cimentación

b_q = b_c = b_γ = 1 ya que α = 0°

Coeficientes de forma para secciones rectangulares

s_q = 1 + 1,569 m/2,500 m ⋅ sin(32°) = 1,333

sc = (1,333 ⋅_23,18-1 )/(23,18-1) = 1,348

_sγ = 1 - 0,3 ⋅ 1,569 m/2,500 m = 0,812

Coeficientes de pendiente

m = 0 + (2 + 1,569 m/2,500 m)/(1 + 1,569 m/2,500 m) ⋅ sen²(90°) = 1,614

_iq = (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 12kN/m² ⋅ cot(32°) ))^1,614 = 0,858

i_c = 0,858 - (1 - 0,858)/(23,18 ⋅ tan(32°)) = 0,852

_iγ = (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 12kN/m² ⋅ cot(32°)))^{1,614 + 1} = 0,781

Resistencia al aplastamiento

Influencia de la profundidad de la cimentación (el suelo adyacente a la cimentación y cargas adicionales):

σ_R,q = 20 kN/m² ⋅ 23,18 ⋅ 1 ⋅ 1,333 ⋅ 0,858 = 530,14 kN/m² con q'_d = γ_1d ⋅ D

Influencia de la cohesión:

σ_R,c = 15 kN/m² ⋅ 35,49 ⋅ 1 ⋅ 1,1290 ⋅ 0,852 = 611,11 kN/m²

Influencia del ancho de la cimentación (el suelo bajo la cimentación):

σ_R,γ = 0,5 ⋅ 20 kN/m³ ⋅ 1,569 m ⋅ 27,72 ⋅ 1 ⋅ 0,812 ⋅ 0,781 = 275,57 kN/m² con γ'_d = γ_2d

Empuje admisible del terreno:

σR_,k = σR_,d = 530,14 kN/m² + 611,11 kN/m² + 275,57 kN/m² = 1.416,83 kN/m²

σ_R,d = 1.416,83 kN/m²/1,40 = 1.012,02 kN/m²

Presión del suelo existente:

σ_E,d = 3.060,94 kN/3,922 m² = 780,40 kN/m²

Enfoque de proyecto 2

η = 780,40 kN/m²/1.012,02 kN/m² = 0,771 ≤ 1

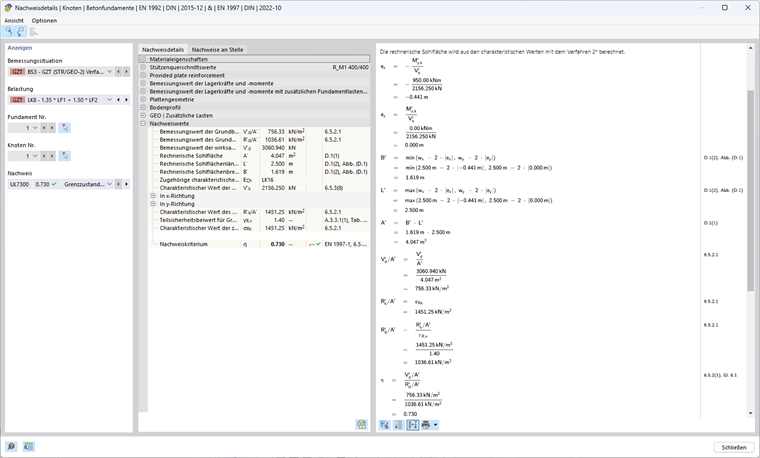

Aproximación 2* según EN 1997-1, 2.4.7.3.4.2

En este enfoque de cálculo, se utiliza un conjunto de coeficientes parciales de seguridad A1, M1 y R2, con A1 (γ_G = 1,35; γ_Q = 1,5) aumentando las acciones desfavorables en la cimentación, y M1 (γ'_φ = γ '_c = γ_γ = 1,00) sin reducir los parámetros del suelo, pero con R2 (γ_R;v = γ_R;h = 1,40) reduciendo las resistencias.

La excentricidad de la resultante y los factores de inclinación no se determinan con los valores de cálculo de las acciones como en el Método 2, sino con las acciones características. En la mayoría de los casos, esto conduce a excentricidades más pequeñas y, por lo tanto, a un área eficaz más grande, por lo que la presión del suelo admisible es mayor que en el Método 2.

Cálculo de la resistencia a fallo del terreno

Excentricidad e_x de la carga vertical eficaz en dirección x

A diferencia de los otros enfoques, este enfoque utiliza los valores característicos de la carga vertical con cargas de cimentación adicionales V_z,+add,k, así como el valor característico del momento flector de cálculo resultante en el centro de la base de la cimentación_{My,+add ,k} para determinar la excentricidad existente.

V_z,+add,k = 1.156,25 kN + 1.000 kN = 2.156,25 kN

_HQ,x,k = 1,50 ⋅ 190 kN = 190 kN

_My,+add,k = (1,00 m + 4,00 m) ⋅ 190 kN = 950 kNm

e_x = -950 kNm/2.156,25 kN = -0,441 m

Longitud, anchura y base eficaces de la cimentación

Longitud eficaz: L' = máx(2,500 m; 2,500 m - 2 ⋅ 0,441 m) = 2,500 m

Anchura eficaz: B' = mín(2,500 m; 2,500 m - 2 ⋅ 0,441 m) = 1,619 m

Área eficaz: A' = 2,500 m ⋅ 1,619 m = 4,047 m²

Parámetros del suelo a usar

Ángulo de fricción: φ'_d = 32°

Parámetro de cortante para la cohesión: c'_d = 15 kN/m²

Densidad aparente: _γ1d =_γ2d = 20 kN/m³

Coeficientes de capacidad de carga

_Nq = eπ^{⋅ tan(32°)} ⋅ tan²(45° + 32°/2) = 23,18

_Nc = (23,18 kN - 1) ⋅ cot(32°) = 35,49

_Nγ = 2 ⋅ (23,18 kN - 1) ⋅ tan(32°) = 27,72 con δ ≥ φ'_d/2 (base rugosa)

Inclinación de la base de la cimentación

b_q = b_c = b_γ = 1 ya que α = 0°

Coeficientes de forma para secciones rectangulares

s_q = 1 + 1,619 m/2,500 m ⋅ sin(32°) = 1,343

_sc = (1,343 ⋅ 23,18 - 1)/(23,18 - 1) = 1,359

_sγ = 1 - 0,3 ⋅ 1,619 m/2,500 m = 0,806

Coeficientes de pendiente

m = (2 + 1,619 m/2,500 m)/(1 + 1,619 m/2,500 m) ⋅ sen²(90°) = 1,607

_iq = (1 - 190 kN/(2.156,25 kN + 4,047 m² ⋅ 12kN/m² ⋅ cot(32°)))^1,607 = 0,868

i_c = 0,868 - (1 - 0,868)/(23,18 ⋅ tan(32°)) = 0,862

_iγ = (1 - 190 kN/(2.156,25 kN + 4,047 m² ⋅ 12kN/m² ⋅ cot(32°)))^{1,607 + 1} = 0,795

Resistencia al aplastamiento

Influencia de la profundidad de la cimentación (el suelo adyacente a la cimentación y cargas adicionales):

σ_R,q = 20 kN/m² ⋅ 23,18 ⋅ 1 ⋅ 1,343 ⋅ 0,868 = 540,42 kN/m² con q'_d = γ_1d ⋅ D

Influencia de la cohesión:

σ_R,c = 15 kN/m² ⋅ 35,49 ⋅ 1 ⋅ 1,348 ⋅ 0,862 = 623,50 kN/m²

Influencia del ancho de la cimentación (el suelo bajo la cimentación):

σ_R,γ = 0,5 ⋅ 20 kN/m³ ⋅ 1,619 m ⋅ 27,72 ⋅ 1 ⋅ 0,806 ⋅ 0,795 = 287,33 kN/m² con γ'_d = γ_2d

Empuje admisible del terreno:

σ_R,k = 540,42 kN/m² + 623,50 kN/m² + 287,33 kN/m² = 1.451,25 kN/m²

σ_R,d = 1.451,25 kN/m²/1,40 = 1.036,61 kN/m²

Presión del suelo existente:

V_z,+add,d = 1,35 ⋅ 1 156,25 kN + 1,50 ⋅ 1 000 kN = 3 060,94 kN

σ_E,d = 3.060,94 kN/4,047 m² = 756,33 kN/m²

Enfoque de proyecto 2*

η = 756,33 kN/m²/1.036,61 kN/m² = 0,730 ≤ 1

Aproximación 3 según EN 1997-1, 2.4.7.3.4.2

En este enfoque de cálculo, se utiliza un conjunto de coeficientes parciales de seguridad A1 y A2, M2 y R3. Para las acciones de la estructura, se utilizan los coeficientes parciales de seguridad del conjunto de datos A1 (γ_G = 1,35; γ_Q = 1,50), mientras que las acciones geométricas se deben incrementar con el conjunto de datos A2 (γ_G = 1,00; γ_Q = 1,30). Además, las propiedades del suelo se reducen por M2 (γ'_φ = γ'_c = 1,25; γ_γ = 1,00). R3 (γ_R;v = γ_R;h = 1.00) no reduce las resistencias.

Cálculo de la resistencia a fallo del terreno

Excentricidad e_x de la carga vertical eficaz en dirección x

V_z,+add,d = 1,35 ⋅ 1 156,25 kN + 1,50 ⋅ 1 000 kN = 3 060,94 kN

_HQ,x,d = 1,50 ⋅ 190 kN = 285 kN

_My,+add = (1,00 m + 4,00 m) ⋅ 285 kN = 1.425 kNm

e_x = -1.425 kNm/3.060,94 kN = -0,466 m

Longitud, anchura y base eficaces de la cimentación

Longitud eficaz: L' = máx(2,500 m; 2,500 m - 2 ⋅ 0,466 m) = 2,500 m

Anchura eficaz: B' = mín(2,500 m; 2,500 m - 2 ⋅ 0,466 m) = 1,569 m

Área eficaz: A' = 2,500 m ⋅ 1,569 m = 3,922 m²

Parámetros del suelo a usar

Ángulo de fricción: φ'_d = arctan(tan(32°)/1,25) = 26,56°

Parámetro de cortante para la cohesión: c'_d = 15 kN/m²/1,25 = 12 kN/m²

Densidad aparente: _γ1d =_γ2d = 20 kN/m³

Coeficientes de capacidad de carga

_Nq = eπ^{⋅ tan(26,56°)} ⋅ tan²(45° + 26,56°/2) = 12,59

_Nc = (12,59 kN - 1) ⋅ cot(26,56°) = 23,18

N_γ = 2 ⋅ (12,59 kN - 1) ⋅ tan(26,56°) = 11,59 con δ ≥ φ'_d/2 (base rugosa)

Inclinación de la base de la cimentación

b_q = b_c = b_γ = 1 ya que α = 0°

Coeficientes de forma para secciones rectangulares

s_q = 1 + 1,569 m/2,500 m ⋅ sin(26,56°) = 1,281

_sc = (1,281 ⋅ 12,59 - 1)/(12,59 - 1) = 1,305

_sγ = 1-0,3 ⋅ 1,569 m/2,500 m = 0,812

Coeficientes de pendiente

m = (2 + 1,569 m/2,500 m)/(1 + 1,569 m/2,500 m) ⋅ sen²(90°) = 1,614

_iq = (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 12kN/m² ⋅ cot(26,56°)))^1,614 = 0,858

i_c = 0,858 - (1 - 0,858)/(12,59 ⋅ tan(26,56°) ) = 0,846

_iγ = (1 - 285 kN/(3.060,94 kN + 3,922 m² ⋅ 12kN/m² ⋅ cot(26,56°)))^{1,614 + 1} = 0,781

Resistencia al aplastamiento

Influencia de la profundidad de la cimentación (el suelo adyacente a la cimentación y cargas adicionales):

σ_R,q = 20 kN/m² ⋅ 12,59 ⋅ 1 ⋅ 1,281 ⋅ 0,858 = 276,70 kN/m² con q'_d = γ_1d ⋅ D

Influencia de la cohesión:

σ_R,c = 12 kN/m² ⋅ 23,18 ⋅ 1 ⋅ 1,305 ⋅ 0,846 = 307,07 kN/m²

Influencia del ancho de la cimentación (el suelo bajo la cimentación):

σ_R,γ = 0,5 ⋅ 20 kN/m³ ⋅ 1,569 m ⋅ 11,59 ⋅ 1 ⋅ 0,812 ⋅ 0,781 = 115,19 kN/m² con γ'_d = γ_2d

Empuje admisible del terreno:

σR_,k = σR_,d = 276,70 kN/m² + 307,07 kN/m² + 115,19 kN/m² = 698,95 kN/m²

Presión del suelo existente:

σ_E,d = 3.060,94 kN/3,922 m² = 780,40 kN/m²

Enfoque de proyecto 3

η = 780,40 kN/m²/698,95 kN/m² = 1,117 ≥ 1

Comparación de comprobaciones de diseño

Las diferencias en el proceso de cálculo de las aproximaciones 1 (combinación 1-1), 1 (combinación 1-2), 2, 2* y 3 se encuentran principalmente en los coeficientes parciales de seguridad. La siguiente tabla muestra claramente los efectos de los diferentes conceptos de seguridad.

	Símbolo	Unidad	Enfoque
			1-1	1-2	2	2*	3
Coeficientes parciales (acciones A)	A	[−]	1	2	1	1	1 (2) 1)A
	γGAAAA	[−]	1,35	1,00	1,35	1,35	1,35 (1,00)
	γQ	[−]	1,50	1,30	1,50	1,50	1,50 (1,30)
Carga vertical en z	VG,z+suma,k	kN	1.156,25
	VQ,z	kN	1000
	∑Vz+suma,k	kN	2.156,25
	Vz+suma,d	kN	3.060,94	2.456,25	3.060,94	3.060,94	3.060,94
Carga horizontal en x	HQ,x,k	kN	190
	HQ,x,d	kN	285	247	285	285	285
Cargas para el cálculo de resistencias	Vz	kN	3.060,94	2.456,25	3.060,94	2.156,25 2)	3.060,94
	Hx	kN	285	247	285	1902)	285
Momento de cálculo en la base de la cimentación	My,x+suma	kNm	1425	1235	1425	950	1425
Excentricidad en x	ex	m	-0,466	-0,503	-0,466	-0,441	-0,466
Longitud eficaz	L'	m	2,500
Ancho eficaz	B'	m	1,569	1,494	1,569	1,619	1,569
Área eficaz	A'	m²	3,922	3,736	3,922	4,047	3,922
Coeficientes parciales de seguridad (material M)	M	[−]	1	2	1	1	2
	γ‘φ	[−]	1,00	1,25	1,00	1,00	1,25
	γ‘c	[−]	1,00	1,25	1,00	1,00	1,25
	γγ	[−]	1,00	1,00	1,00	1,00	1,00
Ángulo de fricción	φ'k	°	32
	φ'd	°	32	26,56	32	32	26,56
Cohesión	c’k	kN/m²	15
	c'd	kN/m²	15	12	15	15	12
Peso específico	γ1,k= γ2,k	kN/m³	20
	γ1,d= γ2,d	kN/m³	20
Coeficiente de capacidad de carga	Nq	[−]	23,18	12,59	23,18	23,18	12,59
	Nc	[−]	35,49	23,18	35,49	35,49	23,18
	Nγ	[−]	27,72	11,59	27,72	27,72	11,59
Coeficiente de forma para secciones rectangulares	sq	[−]	1,333	1,267	1,333	1,343	1,281
	sc	[−]	1,348	1,290	1,348	1,359	1,305
	sγ	[−]	0,812	0,821	0,812	0,806	0,812
	m	[−]	1,614	1,626	1,614	1,607	1,614
Coeficientes de pendiente	iq	[−]	0,858	0,847	0,858	0,868	0,858
	ic	[−]	0,852	0,834	0,852	0,862	0,846
	iγ	[−]	0,781	0,765	0,781	0,795	0,781
Tensión de la profundidad de cimentación	σR,q	kN/m²	530,14	270,26	530,14	540,42	276,70
Cohesión de la tensión	σR,c	kN/m²	611,11	299,31	611,11	623,50	307,07
Tensión de la profundidad de cimentación	σR,γ	kN/m²	275,57	108,68	275,57	287,33	115,19
Coeficientes parciales (resistencia R)	R	[−]	1	1	2	2	3
	γR;v	[−]	1,00	1,00	1,40	1,40	1,00
Presión admisible del suelo	σR,k	kN/m²	1.416,83	678,25	1.416,25	1.451,25	698,95
	σR,d	kN/m²	1.416,83	678,25	1.012,02	1.036,61	698,95
Presión del suelo existente	σE,d	kN/m²	780,40	657,45	780,40	756,33	780,40
Aprovechamiento	η	[−]	0,551	0,969	0,771	0,730	1,117
			0,969
1) En el caso de acciones de la estructura de apoyo, se utilizan los coeficientes parciales de seguridad del conjunto de datos A1, mientras que las acciones geométricas se deben incrementar con el conjunto de datos A2.
2) Las acciones características se utilizan para determinar la resistencia en el método 2*.

Conclusión

En resumen, los métodos de EN 1997-1 ofrecen diferentes niveles de seguridad y eficiencia económica.

El enfoque 1 se caracteriza por el hecho de que requiere dos combinaciones con diferentes conceptos de seguridad. Esto permite una vista diferenciada de los requisitos de seguridad y asegura que la combinación con la relación de tensiones más alta sea determinante. La combinación 1-1 aumenta las acciones en la cimentación, mientras que la combinación 1-2 reduce las propiedades del material.

El enfoque 2 y el enfoque 2* simplifican el cálculo en comparación con el enfoque 1, porque cada uno usa un solo conjunto de datos. Este conjunto de datos aumenta las acciones y reduce las resistencias sin reducir los parámetros del suelo. Al calcular la resistencia al aplastamiento del suelo, la posición (excentricidad) y la inclinación de la carga de la resultante son valores de entrada importantes. El enfoque 2 usa los valores de cálculo para esto, mientras que el enfoque 2* trabaja con las acciones características, lo que conduce a una mayor resistencia al aplastamiento en el enfoque 2*.

El enfoque 3 generalmente conduce a resultados particularmente conservadores, porque el conjunto de datos de coeficientes parciales de seguridad utilizados aquí aumenta las acciones y reduce los parámetros del suelo, sin reducir las resistencias. Este método proporciona generalmente el nivel más alto de seguridad.
