3 semicercos de aluminio en varios acabados
Modelo utilizado en

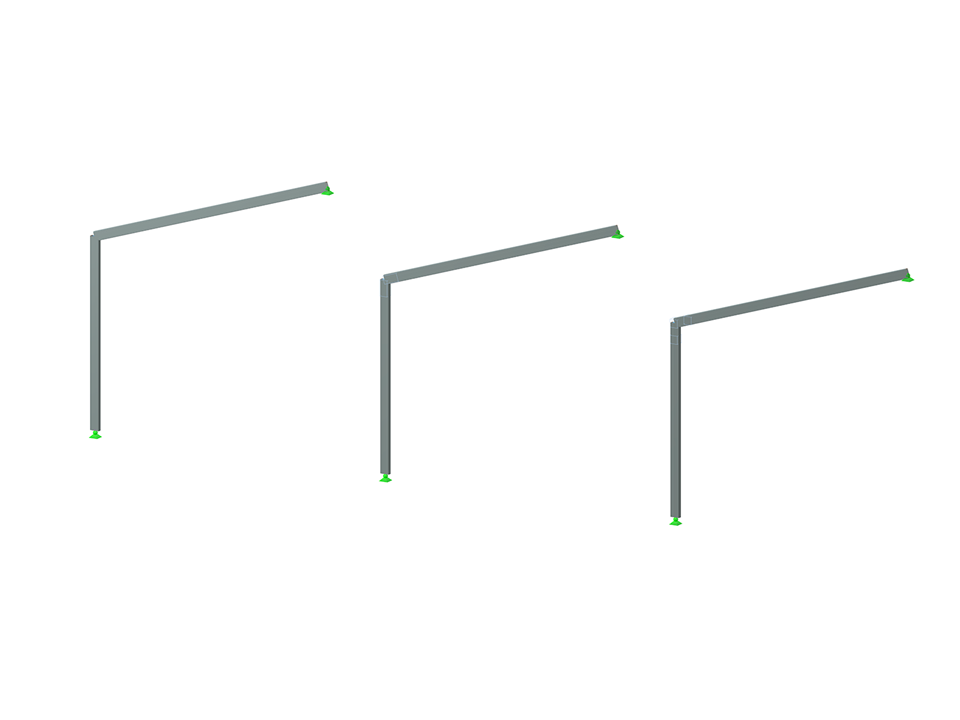

3 Medios pórticos de aluminio
| Número de nudos | 21 |
| Número de líneas | 16 |
| Número de barras | 16 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.639 t |
| Dimensiones (métricas) | 28,000 x 8,599 x 0,000 m |
| Dimensiones (imperiales) | 91.86 x 28.21 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
