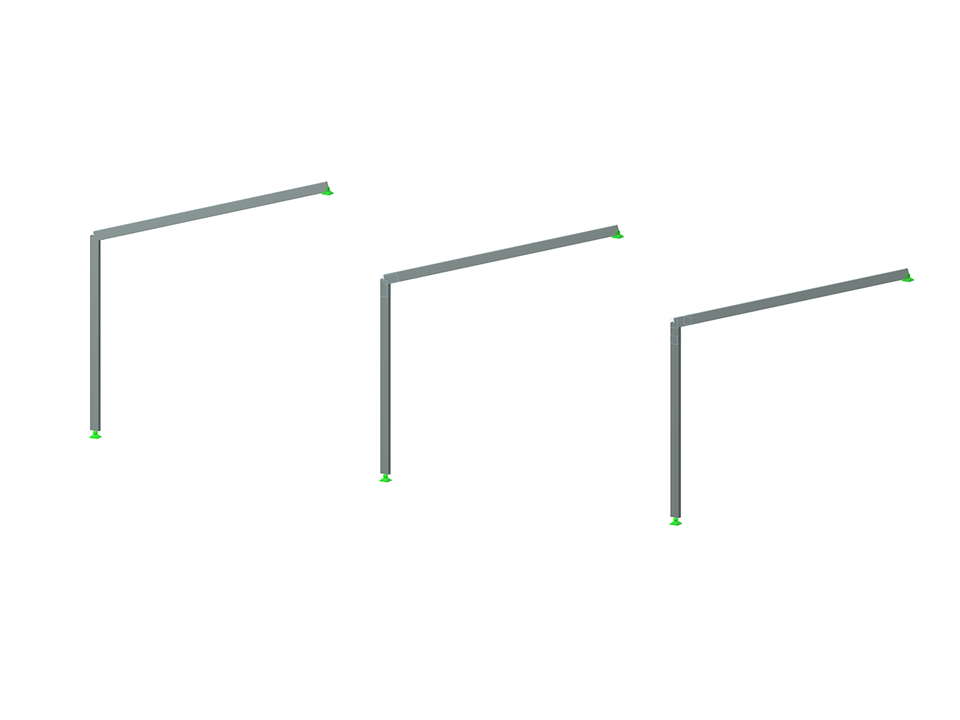

3 Półramy aluminiowe w różnych wykończeniach
Model wykorzystany w
3 Półramy aluminiowe
| Liczba węzłów | 21 |
| Liczba linii | 16 |
| Liczba prętów | 16 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,639 t |
| Wymiary (metryczne) | 28,000 x 8,599 x 0,000 m |
| Wymiary (imperialne) | 91.86 x 28.21 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
