La validación es un paso clave en cualquier proceso de simulación. Garantiza que el modelo represente con precisión las condiciones del mundo real. Al comparar los resultados de la simulación con los datos experimentales, los ingenieros pueden identificar discrepancias y refinar sus modelos, lo que lleva a predicciones más precisas.
Modelo utilizado en

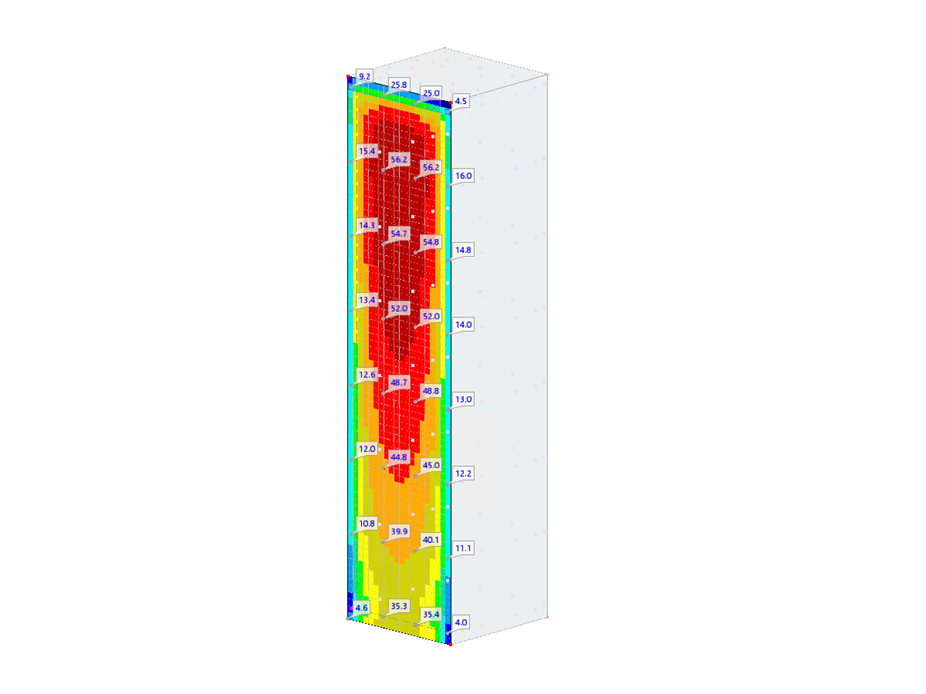

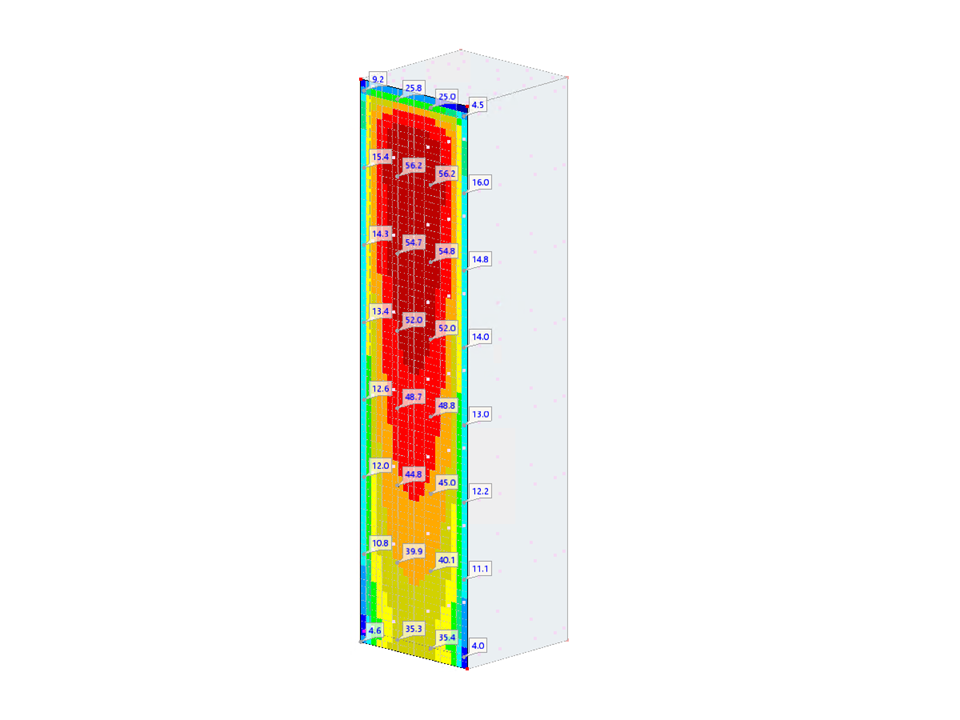

Modelo VE - FAQ 5540
| Número de nudos | 8 |
| Número de líneas | 12 |
| Número de barras | 0 |
| Número de superficies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,020 t |
| Dimensiones (métricas) | 0,100 x 0,400 x 0,100 m |
| Dimensiones (imperiales) | 0.33 x 1.31 x 0.33 feet |
