Descargue aquí el modelo de un pilar de hormigón en una placa de cimentación y ábralo con el programa de elementos finitos RFEM. Este modelo se utilizará en el seminario web gratuito "Diseño estructural con soporte para optimización en RFEM 6" el 18 de octubre de 2022 (alemán, 20 de octubre de 2022, inglés).
Modelo utilizado en

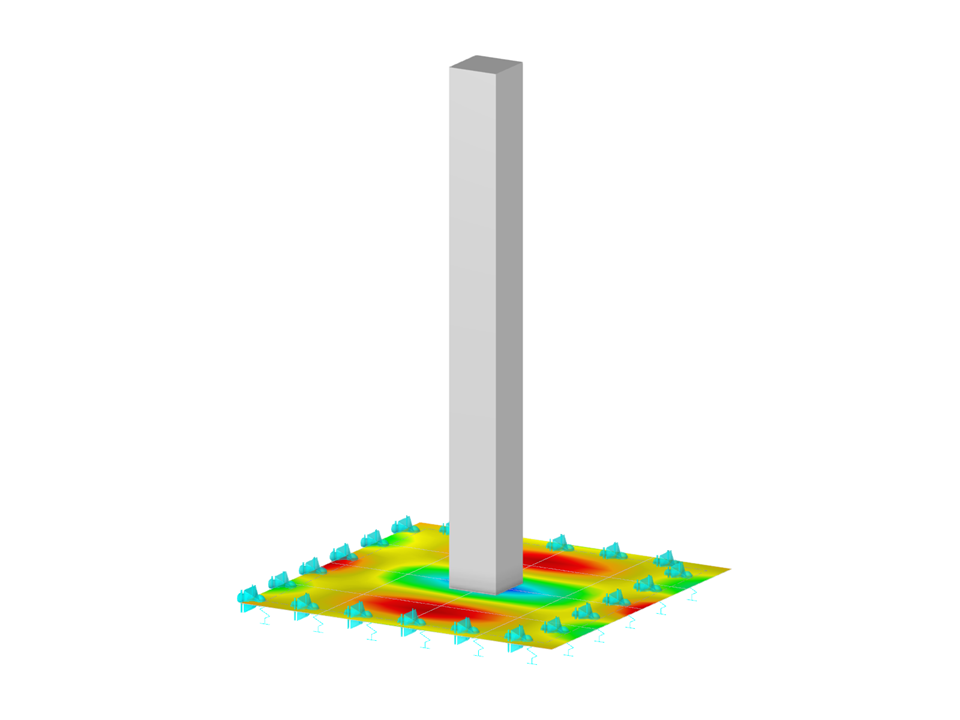

Pilar de hormigón sobre losa de cimentación
| Número de nudos | 6 |
| Número de líneas | 5 |
| Número de barras | 1 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.675 t |
| Dimensiones (métricas) | 2,000 x 3,000 x 2,000 m |
| Dimensiones (imperiales) | 6.56 x 9.84 x 6.56 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
