在这里您可以下载基础板上的混凝土柱模型,然后使用有限元程序 RFEM 打开。 该模型将被用在 2022 年 10 月 18 日的免费网络课堂“RFEM 6 中的优化支座结构设计”中(德语,2022 年 10 月 20 日,英语)。

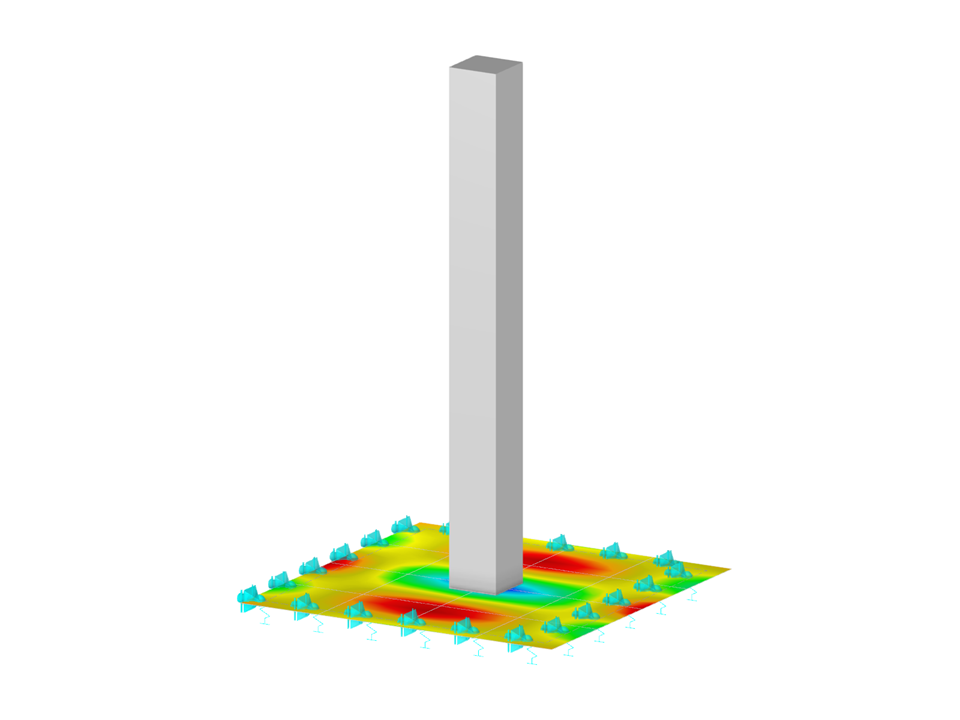

基础板上的混凝土柱
节点数目: | 6 |
线的数目 | 5 |
杆件数目: | 1 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 2,675 t |
翘曲区域尺寸 | 2.000 x 3.000 x 2.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
