Scarica qui il modello di una colonna di calcestruzzo su una piastra di fondazione e aprilo nel programma agli elementi finiti RFEM. Questo modello sarà utilizzato nel webinar gratuito "Progettazione strutturale supportata dall'ottimizzazione in RFEM 6" il 18 ottobre 2022 (in tedesco, 20 ottobre 2022, inglese).
Modello utilizzato in

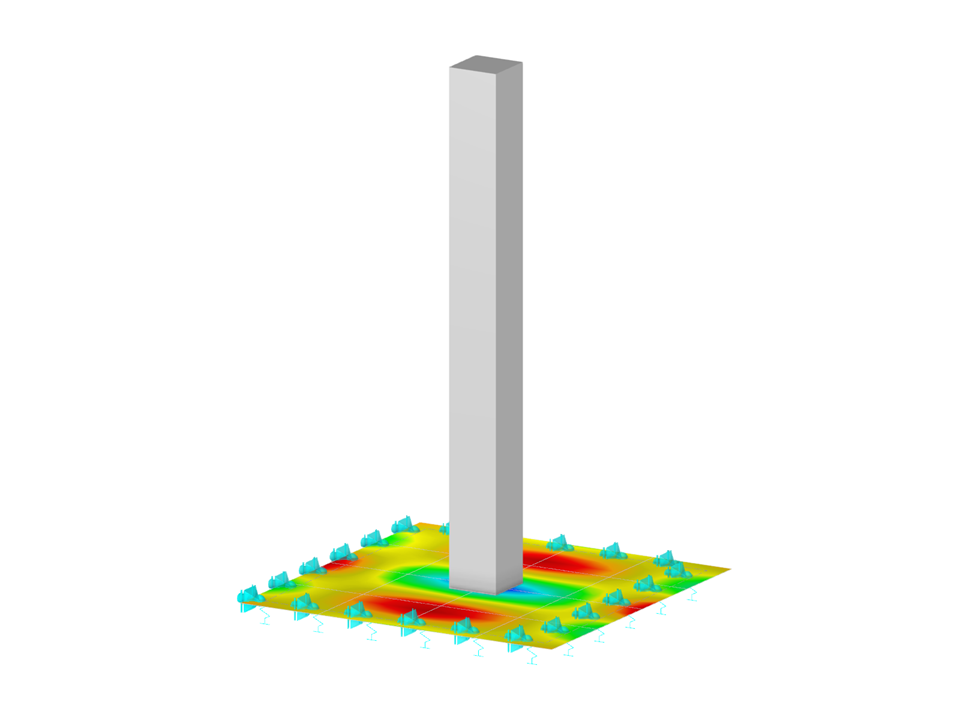

Pilastro di calcestruzzo su piastra di fondazione
| Numero di nodi | 6 |
| Numero di linee | 5 |
| Numero di aste | 1 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 2,675 t |
| Dimensioni (metriche) | 2.000 x 3.000 x 2.000 m |
| Dimensioni (imperiali) | 6.56 x 9.84 x 6.56 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
