Domanda:

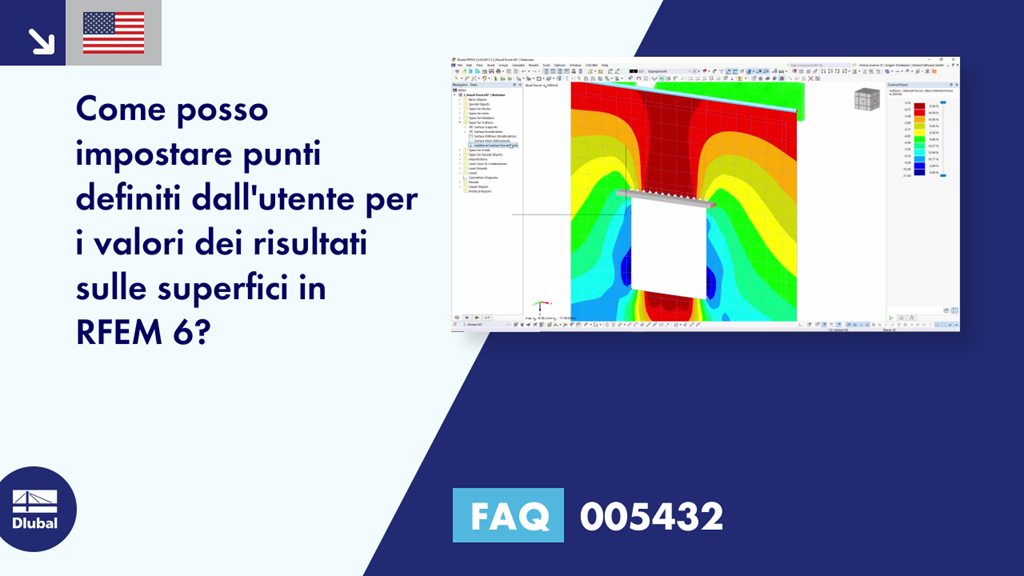

Come posso impostare punti definiti dall'utente per i valori dei risultati sulle superfici in RFEM 6?
Risposta:
Per valutare i punti definiti dall'utente oltre ai valori dei risultati sui punti della griglia e sui nodi della mesh EF, c'è la possibilità di impostare "Punti risultati aggiuntivi della superficie" in RFEM 6. Si trovano in "Tipi per superfici" mostrati nell'immagine 01.
► immagine | Punti di risultato della superficie aggiuntivi nei dati del navigatore https://www.dlubal.com/it/img/046857
Le coordinate per questi punti possono essere inserite direttamente nella finestra di dialogo o selezionate nel modello; vedere la Figura 02. Inoltre, è necessario assegnare la superficie di cui si desidera visualizzare i valori dei risultati.
► immagine | Imposta nuovo punto risultante della superficie https://www.dlubal.com/it/img/046863
Nel navigatore Risultati (metà superiore), è possibile attivare e disattivare la visualizzazione dei valori dei risultati specificati manualmente. Nella metà inferiore del navigatore Risultati, è possibile impostare la visualizzazione dei punti della griglia e/o dei risultati della superficie; vedere la Figura 03.
► immagine | Visualizzazione dei risultati delle superfici tramite i risultati del navigatore https://www.dlubal.com/it/img/046864
Quando si visualizzano i valori nei punti della mesh EF, i punti risultanti aggiuntivi della superficie sono disattivati.
